Macaco para avião 1289.00

hidráulicopneumáticoelétrico

Descrição do produto

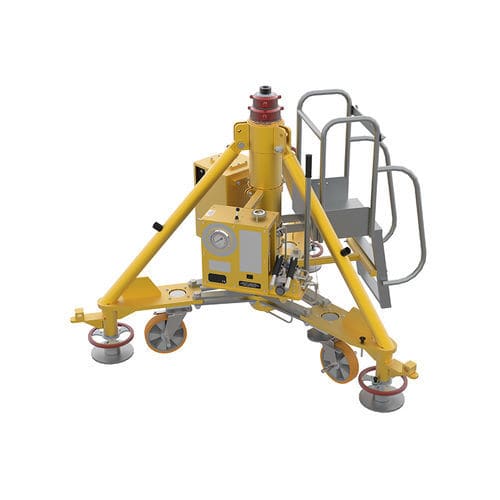

O modelo 1289.00 da LANGA é um macaco tripé hidráulico multiestágio de 15 t projetado para içamento e nivelamento de aeronaves. O design modular permite compatibilidade com vários tipos de aeronaves e simplifica a manutenção e o fornecimento de peças sobressalentes. Cada unidade é testada conforme padrões de fábrica para garantir segurança operacional em ambientes aeronáuticos.

Aplicabilidade
NARIZ | PRINCIPAL | CAUDA
P3 Orion, B707, FAMÍLIA A320, C919, B737, Narrow Body UNIV (FAM A320 + B737 + A220 + EMB 170/195)

Características padrão

• Bomba manual com modos de alta e baixa pressão.
• Bomba hidráulica acionada pneumaticamente (bomba eletro-hidráulica opcional).
• Válvula hidráulica de alívio para proteção contra sobrecarga e compensação de expansão térmica do fluido.
• Vedantes de baixo atrito e selo secundário/anilha de desgaste para proteção contra contaminantes.
• Revestimento cromado duro do furo do cilindro e extensões hidráulicas/mecânicas.
• Porcas de segurança operadas manualmente.
• Painel de controle com manómetro de dupla escala (bar/t) e nível de bolha para nivelamento preciso.
• Rodízios heavy-duty com travões e barra de reboque intercambiável para melhor mobilidade.
• Pernas com juntas esféricas e ajuste mecânico de altura para apoio em superfícies irregulares.
• Tinta resistente Skydroll (amarelo padrão); peças não pintadas galvanizadas ou nitruradas para resistência à corrosão.
• Capa têxtil de chuva e escada auxiliar para macacos de grande altura.
• Embalagem sobre palete para transporte.
• Soquetes do macaco conforme SAE AS8091.
• Marcação CE segundo EN12312; prova de carga de fábrica a 150% da capacidade nominal; ensaio lateral a 15% da carga vertical.

Opcionais

• Cor de pintura especial.
• Caixa de madeira fechada para transporte.
• Bomba eletro-hidráulica em substituição à bomba pneumática.
• Dispositivo de medição de curso.
• Rodízios giratórios heavy-duty com mola.
• Acomodações para empilhador para transporte de longa distância.
• Rodízios giratórios operados hidraulicamente para fácil nivelamento (controles no painel ou em cada roda).
• Aparelho de controlo automático/semi-automático (ver equipamentos relacionados).
• Calibração do manómetro por laboratório certificado.

Equipamentos relacionados
Testador universal de macacos (P/N: 1542.00).

• Controlo remoto para macacos tripé (P/N: 1470.98).
• Sistema de alinhamento a laser (P/N: 1851.07).
• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• Fonte de alimentação externa (P/N: 0671.00).
• I-jack sistema semi-automático de içamento de aeronaves (P/N: 0677.00).
• Sistema de ajuda automática de içamento e nivelamento:
• Com transdutores lineares (P/N: 0339.99).
• Com inclinómetro electrónico (P/N: 0339.98).

Especificações técnicas

• Modelo: 1289.00
• Denominação comercial: TRIPOD JACK
• Capacidade: 15 t (15 toneladas)
• Tipo: Macaco tripé hidráulico multiestágio
• Testes: Ensaio lateral a 15% da carga vertical; prova de carga de fábrica a 150% da capacidade nominal
• Soquetes do macaco: Dimensões conforme norma SAE AS8091
• Controlo: Painel de controlo com manómetro (dupla escala: bar/t) e nível de bolha
• Bombeamento: Bomba manual (alta/baixa pressão) e opções para bomba pneumática ou eletro-hidráulica
• Materiais/acabamento: Tinta resistente Skydroll (amarelo padrão); peças não pintadas galvanizadas ou nitruradas; revestimento cromado duro do furo do cilindro
• Vedantes: Vedantes de baixo atrito e selo secundário/anilha de desgaste para proteção contra contaminantes
• Mobilidade: Rodízios heavy-duty com travões; barra de reboque intercambiável entre pernas; alojamentos para empilhador e rodízios giratórios opcionais
• Adicional: Porcas de segurança manuais; capa têxtil; escada auxiliar para altura fechada >2 m; embalagem sobre palete
