Macaco para avião 1852.00

hidráulicopneumáticomecânico

Visão geral do produto

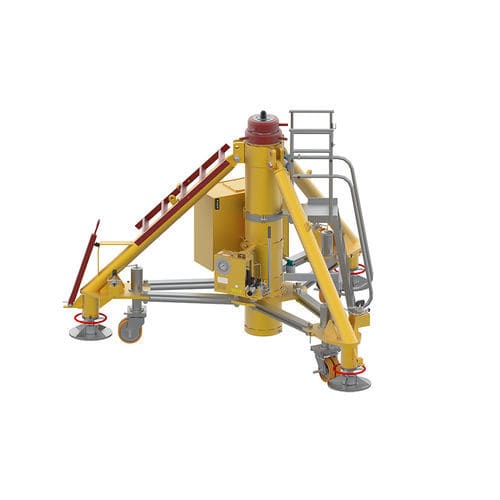

O modelo 1852.00 é um macaco tripé hidráulico multiestágio de 120 t concebido para manutenção aeronáutica. Os macacos tripé hidráulicos LANGA possuem desenho modular que permite o uso de componentes comuns entre modelos, reduzindo custos ao longo do ciclo de vida e garantindo disponibilidade de peças sobressalentes a longo prazo. Cada unidade é testada em bancada antes da entrega; ensaio lateral a 15% da carga vertical e ensaio de fábrica a 150% da capacidade nominal.

Aplicabilidade
Tabela de aplicabilidade por área da aeronave:
NARIZ
PRINCIPAL
CALDA

PRINCIPAL
A330 MRTT, Wide Body UNIV (A330/340/350 + B777/787/747), B767-400ER, B767-400, B767-200-300, B747-800, B747, IL96, A310, A330, A340-200-300, A340-500-600, A350, B777, DASH7, A300, B787, L1011

Características padrão

• Bomba manual com modos de operação de alta e baixa pressão.
• Bomba hidráulica acionada pneumaticamente (padrão).
• Válvula de alívio hidráulica para proteção contra sobrecarga e compensação de expansão térmica.
• Vedações de baixa fricção com vedação secundária/anel de desgaste para proteção contra contaminantes.
• Diâmetro do cilindro e extensões hidráulicas/mecânicas cromados a quente.
• Porcas de segurança operadas manualmente para travamento seguro.
• Painel de controle com manómetro (escala dupla: bar/t) e nível de bolha para operações de nivelamento.
• Rodízios heavy-duty com travões para reboque e posicionamento.
• Barra de reboque intercambiável entre as diferentes pernas.
• Pernas com esferas articuladas e ajuste mecânico de altura para superfícies irregulares e nivelamento preciso.
• Tinta resistente Skydroll (amarelo padrão); peças não pintadas galvanizadas ou nitruradas para resistência à corrosão.
• Capa têxtil de proteção contra chuva.
• Rodízios giratórios hidráulicos para fácil nivelamento e maior altura ao solo durante o reboque (opções: controlos no painel ou em cada roda).
• Escada auxiliar para macacos multiestágio e unidades com altura fechada >2 m.
• Embalagem sobre palete.
• Dimensões dos encaixes segundo a norma SAE AS8091.
• Marca CE de acordo com EN12312.

Opcionais

• Cor de pintura especial.
• Caixa de madeira fechada para embalamento.
• Bomba eletrohidráulica em substituição da bomba pneumática.
• Dispositivo de medição de curso.
• Rodízios giratórios heavy-duty com mola.
• Alojamentos para empilhador para transporte de longa distância.
• Apresentador de controlo automático/semiautomático.
• Calibração do manómetro por laboratório certificado.

Equipamento relacionado

• Testador universal de macacos (P/N: 1542.00).
• Comando remoto para macacos tripé (P/N: 1470.98).
• Sistema de alinhamento laser (P/N: 1851.07).
• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• Fonte de alimentação externa (P/N: 0671.00).
• I-jack sistema semi-automático para elevação de aeronaves (P/N: 0677.00).
• Sistema de auxílio — controlo automático de elevação e nivelamento com transdutores lineares (P/N: 0339.99) ou com inclinómetro electrónico (P/N: 0339.98).

Especificações técnicas

• Modelo: 1852.00
• Denominação: TRIPOD JACK
• Capacidade: 120 t (nominal)
• Tipo: Macaco tripé hidráulico multiestágio
• Ensaios: Ensaio lateral a 15% da carga vertical; ensaio de fábrica a 150% da capacidade nominal
• Normas: Marca CE de acordo com EN12312; dimensões dos encaixes segundo SAE AS8091
• Conceito: Construção modular para partilhar elementos comuns entre modelos
• Materiais/revestimento: Tinta resistente Skydroll (amarelo padrão); peças não pintadas galvanizadas ou nitruradas
• Controlo: Bomba manual (alta/baixa pressão), bomba pneumática padrão; bomba eletrohidráulica opcional
• Mobilidade: Rodízios heavy-duty com travões; rodízios giratórios hidráulicos opcionais
