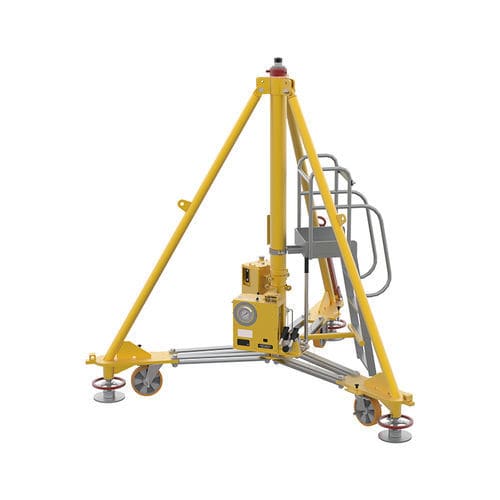

Macaco para avião 1284.00

hidráulicopneumáticomecânico

Descrição
O modelo 1284.00 é um macaco tripé hidráulico de estágio único com capacidade de 15 t. Os macacos tripé hidráulicos LANGA apresentam design modular e de fácil manutenção, equilibrando eficiência operacional e custo-benefício para operações de manutenção aeronáutica. Estão disponíveis várias opções para adaptar o equipamento aos requisitos do cliente e da aeronave. Cada unidade é testada em bancada antes da entrega; todos os modelos são testados lateralmente a 15% da carga vertical.

Aplicabilidade
B757, FAMÍLIA A320, B737, Narrow Body UNIV (A320 Fam + B737 + A220+ EMB 170/195)

Características padrão

• Bomba manual com modos de alta e baixa pressão.
• Opção de bomba hidráulica acionada por ar pneumático.
• Válvula de alívio hidráulica para proteção contra sobrecarga e compensação da expansão do fluido devido à temperatura.
• Vedações de baixa fricção e vedação secundária/anel de desgaste para proteção contra contaminantes.
• Cilindro com revestimento cromado duro e extensões hidráulicas/mecânicas.
• Porcas de segurança operadas manualmente.
• Painel de controle com manómetro de dupla escala (bar/t) e nível de bolha para nivelamento.
• Rodas giratórias robustas com travões para reboque e posicionamento.
• Barra de reboque pesada intercambiável entre as pernas.
• Pernas com articulações esféricas e ajuste mecânico de altura para superfícies irregulares e tarefas de nivelamento.
• Tinta resistente Skydroll (amarelo padrão); peças não pintadas galvanizadas ou nitretadas para resistência à corrosão.
• Capuz têxtil para chuva.
• Escada auxiliar para macacos altos (multistágio ou >2 m de altura fechada).
• Embalagem sobre palete.
• Dimensões das soquetes segundo a norma SAE AS8091.
• Marca CE de acordo com EN12312. Teste de prova em fábrica a 150% da capacidade nominal.

Opcionais

• Cor de pintura especial.
• Caixa fechada de madeira.
• Bomba eletro-hidráulica (em vez da bomba pneumática).
• Dispositivo de medição de curso.
• Rodas giratórias pesadas com mola.
• Encaixes para empilhador para transporte de longa distância.
• Rodas giratórias hidráulicas para facilitar o nivelamento e aumentar a folga ao solo (controlos no painel ou em cada roda).
• Equipamento de controlo automático/semi-automático.
• Calibração do manómetro por laboratório certificado.

Equipamentos relacionados

• Testador universal de macacos (P/N: 1542.00).
• Controlo remoto para macacos tripé (P/N: 1470.98).
• Sistema de alinhamento a laser (P/N: 1851.07).
• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• Fonte de alimentação externa (P/N: 0671.00).
• I-jack. Sistema semi-automático para içamento de aeronaves (P/N: 0677.00).
• Sistema de ajuda. Sistema de controlo automático de içamento e nivelamento com transdutores lineares (P/N: 0339.99) ou com inclinómetro electrónico (P/N: 0339.98).

Especificações técnicas

• Modelo: 1284.00
• Denominação comercial: TRIPOD JACK
• Capacidade: 15 t (nominal)
• Configuração: Macaco tripé hidráulico de estágio único
• Bomba: Bomba manual (alta/baixa pressão) com opção para bomba pneumática ou eletro-hidráulica.
• Proteção: Válvula de alívio hidráulica; vedações de baixa fricção e vedação secundária/anel de desgaste; cilindro cromado duro.
• Segurança: Porcas de segurança operadas manualmente; teste de prova em fábrica a 150% da capacidade nominal; teste lateral a 15% da carga vertical; testado antes da entrega.
• Controlos: Painel de controlo com manómetro de dupla escala (bar/t) e nível de bolha.
• Mobilidade & nivelamento: Rodas giratórias robustas com travões; barra de reboque pesada; pernas com articulações esféricas e ajuste mecânico de altura; rodas giratórias hidráulicas opcionais.
• Acabamento: Tinta resistente Skydroll (amarelo padrão); peças não pintadas galvanizadas ou nitretadas.
• Acessórios: Capuz têxtil para chuva; escada auxiliar; embalagem sobre palete.
• Normas: Dimensões das soquetes segundo SAE AS8091; marca CE conforme EN12312.
