Macaco para avião 1488.00

hidráulicopneumáticomecânico

Visão geral do produto

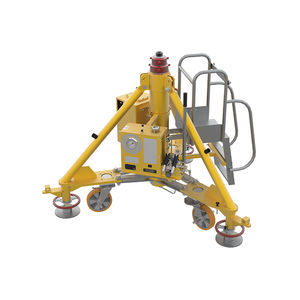

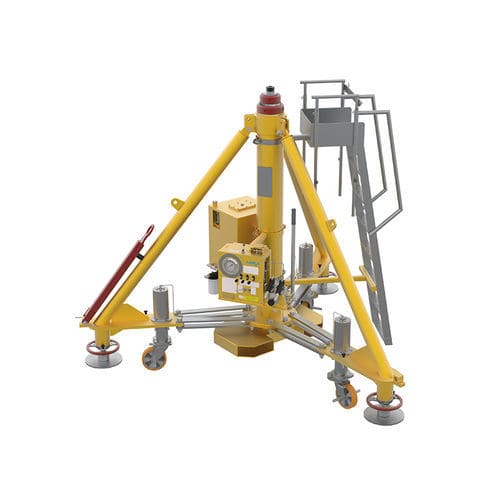

O modelo 1488.00 é um macaco tripé hidráulico multiestágio de 30 t projetado para operações de levantamento de aeronaves em manutenção. LANGA Hydraulic Tripod Jacks possui um design modular orientado à aviação que equilibra eficiência operacional e redução do custo do ciclo de vida. Diversas opções de bomba e acessórios permitem configurar o equipamento para procedimentos específicos de apoio em solo. Cada unidade é testada em bancada e verificada lateralmente a 15% da carga vertical antes da entrega.

Aplicabilidade
NARIZ | PRINCIPAL | CAUDA
A330 MRTT, Wide Body UNIV (A330/340/350 + B777/787/747), B767-400ER, B767-400, B767-200/300, B747-800, B747, P-3 Orion, A310, A330, A340-200/300, A340-500/600, A350, B777, A300, B787, L1011

Características padrão

• Bomba manual com modos de alta e baixa pressão.
• Bomba hidráulica acionada pneumaticamente para operação rápida.
• Válvula de alívio hidráulica para proteção contra sobrecarga e compensação da expansão do fluido por temperatura.
• Vedações de baixa fricção e vedação secundária/anel de desgaste para proteção contra contaminantes.
• Furo do cilindro e extensões niqueladas endurecidas para resistência ao desgaste.
• Porcas de segurança operadas manualmente para elevação segura.
• Painel de controle com manómetro de dupla escala (bar/t) e nível de bolha para nivelamento preciso.
• Rodízios heavy-duty com travas para reboque e posicionamento seguros.
• Barra de reboque heavy-duty intercambiável entre pernas para flexibilidade de transporte.
• Pernas com rótulas e ajuste mecânico de altura para superfícies irregulares e tarefas de nivelamento.
• Pintura resistente Skydroll (amarelo padrão); peças não pintadas zincadas ou nitruradas para resistência à corrosão.
• Capa têxtil contra chuva.
• Escada auxiliar para macacos multiestágio ou unidades com altura fechada > 2 m.
• Embalagem sobre palete para expedição.
• Dimensões do soquete conforme a norma SAE AS8091.
• Marca CE segundo EN12312; prova de fábrica a 150% da capacidade nominal.

Opcionais

• Cor de pintura especial mediante pedido.
• Caixa fechada em madeira para transporte.
• Bomba eletro-hidráulica em substituição à bomba pneumática.
• Dispositivo de medição de curso para feedback de posição.
• Rodízios giratórios heavy-duty com mola.
• Reforços para empilhador para transporte de longa distância.
• Rodízios giratórios operados hidraulicamente para facilitar o nivelamento e aumentar a folga ao solo (controles no painel ou em cada roda).
• Unidade de controlo automática/semiautomática (ver equipamento relacionado).
• Calibração do manómetro por laboratório certificado.

Equipamentos relacionados

• Teste universal para macacos (P/N: 1542.00).
• Controlo remoto para macacos tripé (P/N: 1470.98).
• Sistema de alinhamento a laser (P/N: 1851.07).
• Sistema de pesagem integrado nos macacos (P/N: 1898.00).
• Unidade de energia externa (P/N: 0671.00).
• I-jack sistema semi-automático para elevação de aeronaves (P/N: 0677.00).
• Sistema de assistência: controlo automático de elevação e nivelamento com transdutores lineares (P/N: 0339.99) ou com inclinómetro electrónico (P/N: 0339.98).

Especificações técnicas

• Modelo: 1488.00
• Nome comercial: TRIPOD JACK
• Capacidade: 30 t
• Tipo: Macaco tripé hidráulico multiestágio
• Opções de bombeamento: Bomba manual (alta/baixa), bomba hidráulica acionada pneumaticamente; bomba eletro-hidráulica opcional
• Segurança: Válvula de alívio hidráulica para sobrecarga; porcas de segurança manuais
• Vedações: Vedações de baixa fricção com vedação secundária/anel de desgaste
• Cilindro e extensões: Furo cromado endurecido e extensões hidráulicas/mecânicas
• Controlo: Painel com manómetro de dupla escala (bar/t) e nível de bolha
• Mobilidade: Rodízios heavy-duty com travas; barra de reboque intercambiável; rodízios giratórios com mola ou hidráulicos opcionais
• Ajuste de altura: Pernas com rótulas e ajuste mecânico; escada auxiliar para unidades multistágio ou altura fechada > 2 m
• Acabamento: Pintura Skydroll resistente (amarelo padrão); peças não pintadas zincadas ou nitruradas
• Soquetes: Dimensões conforme SAE AS8091
• Certificação e testes: Marca CE segundo EN12312; prova de fábrica a 150% da capacidade nominal; teste lateral a 15% da carga vertical; cada unidade testada antes da entrega
• Embalagem: Sobre palete; caixa de madeira fechada opcional
