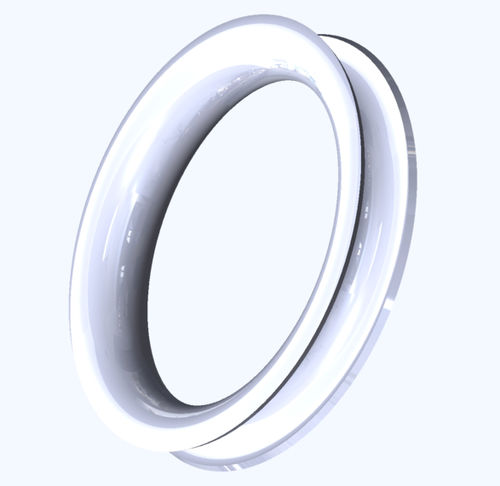

Junta de vedação de mola

em Cmetálicapara aeronave

Visão geral
Vedantes metálicos com face em C ajudam a resolver desafios de vedação causados por pulsações de calor e pressão. O desempenho do vedante resulta do elevado retorno elástico proporcionado pela construção em forma de C. Estes vedantes resilientes são adequados para pressões internas, externas e axiais em condições extremas que impedem o uso de juntas orgânicas.

Pontos-chave

• Alto retorno elástico devido à construção em C para maior resiliência.
• Adequado para vedação de pressão interna, externa e axial.
• Funciona em faixas extremas de temperatura e pressão onde juntas orgânicas falham.
• Revestimento ou metalização opcional fornece superfície mais macia para reduzir vazamentos e adaptar-se a pequenas imperfeições da flange.

Aplicações típicas

• Trocadores de calor na indústria Oil & Gas
• Equipamentos a laser
• Criocoolers
• Vedantes de tambores em gestão de resíduos nucleares
• Boss seals
• Moldagem por injeção
• Sistemas de combustível e ar na aviação

Especificações padrão
Materiais: Alloy Inconel® X-750, Alloy Inconel® 718
Uso: pressões internas, externas & axiais em condições que excluem juntas orgânicas
Intervalo de temperatura: -253°C a +1100°C (-423°F a +2000°F)
Intervalo de pressão: alto vácuo até 5.500 BAR (79.770 PSI)
Taxa de fuga: 1e-2 a 1e-10 mbar·l/s (dependendo do pós-tratamento)
Carga de aperto: aproximadamente 250 N/mm de circunferência do vedante
Dimensões: diâmetro 6 mm a 3000 mm (tamanhos personalizados sob pedido)
Secção: 0,79 a 12,70 mm
Tolerâncias mínimas: ±0,05 mm

Declaração PFAS
Por sua natureza, este componente é livre de PFAS*. Livre de PFAS significa que materiais PFAS não são adicionados intencionalmente ao produto; não exclui a possibilidade de contaminação ambiental em traços.

Especificações técnicas

• Materiais: Alloy Inconel® X-750; Alloy Inconel® 718
• Casos de uso: vedação sob pressão interna, externa e axial em condições extremas
• Intervalo de temperatura: -253°C a +1100°C (-423°F a +2000°F)
• Capacidade de pressão: desde alto vácuo até 5.500 BAR (79.770 PSI)
• Taxa de fuga: de 1e-2 a 1e-10 mbar·l/s dependendo do pós-tratamento
• Carga de aperto recomendada: ~250 N/mm de circunferência do vedante
• Diâmetros disponíveis: 6 mm a 3000 mm (tamanhos personalizados sob pedido)
• Intervalo de secção: 0,79 mm a 12,70 mm
• Tolerâncias mínimas de fabricação: ±0,05 mm
