Junta de vedação de mola

em Cmetálicaem aço inoxidável

Visão geral do produto

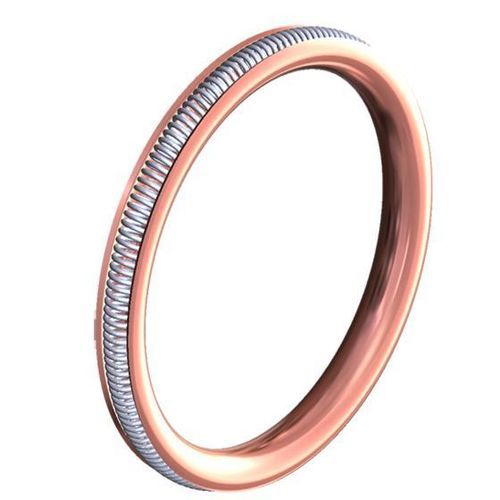

Esta vedação de face utiliza um energizador por mola no interior de uma jaqueta C‑Seal, proporcionando uma solução de vedação metal‑a‑metal autoativada pela pressão. A combinação de materiais base e tratamentos de superfície permite vedar quase qualquer fluido em temperaturas e pressões extremas com estabilidade a longo prazo.

Aplicações

• Recipientes de pressão
• Aberturas de inspeção
• Geradores de vapor
• Aplicações de alta exigência que requerem taxas de vazamento muito baixas sob altas cargas

Projeto e funcionamento
A mola energizadora aplica pré-carga uniforme na jaqueta, mantendo uma carga de contato controlada nas faces de vedação. O projeto necessita de força de deslizamento moderada; esta pode ser ajustada para minimizar desgaste e evitar danos superficiais em condições secas ou pouco lubrificadas.

Projeto (formas especiais)
Os C‑Seals energizados por mola são fabricados em configurações circulares e não circulares. Formas não circulares frequentemente exigem ferramentaria especial. Existem relações importantes entre altura livre e raios de canto. Exemplos de formas produzidas: quadrado, retangular, oval, racetrack.

Especificações padrão
Materiais & molas: Materiais: Alloy X-750, Alloy 718, 304 SS (outros materiais sob pedido). Molas: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90.
Uso típico: aplicações que exigem vazamentos muito baixos sob altas cargas de aperto.
Intervalo de temperatura: Criogênico a +1100°C (+2012°F).
Intervalo de pressão: Vácuo ultra elevado a 79,770 psi (5,500 bar).
Taxa de vazamento: 1e-2 a 1e-12 mbar·l/s (dependendo do pós-tratamento).
Carga de aperto: 70 a 800 N/mm.
Dimensões: Diâmetro face/radial: 9,5 mm a 4500 mm; Seção: 1,19 a 12,7 mm.
Tolerâncias mínimas: ±0,05 mm.

Informações adicionais
As vedações de face energizadas por mola são usadas quando é necessário controle rigoroso de vazamentos. Podem ser fornecidas em diversas ligas metálicas, molas e tratamentos de superfície para ambientes de alta temperatura, alta pressão e agressivos quimicamente.

Caractéristiques / spécifications techniques

• Materials: Alloy X-750, Alloy 718, 304 SS (other materials on request)
• Springs: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90
• Temperature range: Cryogenic to +1100°C (+2012°F)
• Pressure range: Ultra high vacuum to 79,770 psi (5,500 bar)
• Leakage rate: 1e-2 to 1e-12 mbar·l/s (depending on post-treatment)
• Clamping load: 70 to 800 N/mm
• Dimensions: Face/Radial diameter 9.5 mm to 4500 mm; Cross-section 1.19 to 12.7 mm; Minimum tolerances ±0.05 mm
• Available shapes: circular and non-circular (square, rectangular, oval, racetrack)
