Junta de vedação de mola Turbo
de seção circularmetálicapara aeronave

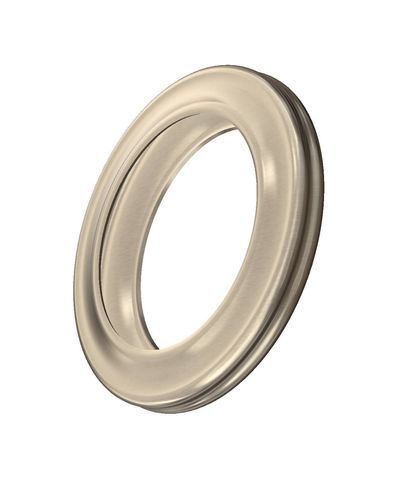

Junta de vedação de mola - Turbo - Omniseal Solutions - de seção circular / metálica / para aeronave
Junta de vedação de mola - Turbo - Omniseal Solutions - de seção circular / metálica / para aeronave
Junta de vedação de mola - Turbo - Omniseal Solutions - de seção circular / metálica / para aeronave - imagem - 2
Junta de vedação de mola - Turbo - Omniseal Solutions - de seção circular / metálica / para aeronave - imagem - 3
Guardar nos favoritos
Comparar

Características

Tipo
de mola
Formato
de seção circular
Material
metálica
Aplicações
para aeronave
Outras características
flexível, radial, para altas temperaturas, por medida, com mola, de grande diâmetro
Temperatura limite

MÍN: -196 °C
(-321 °F)

MÁX: 1.010 °C
(1.850 °F)

Pressão limite

MÍN: 3 bar
(43,5 psi)

MÁX: 30 bar
(435,1 psi)

Diâmetro

MÍN: 38 mm
(1,496 in)

MÁX: 7.100 mm
(279,528 in)

Descrição

Visão geral
Os selos turbo metálicos foram projetados para aplicações que exigem baixa carga, flexibilidade e resistência a altas temperaturas. Podem ser energizados por mola para melhorar o desempenho de vedação. Embora usados principalmente como selos de face, também podem ser fabricados em configurações axiais para aplicações específicas, por exemplo turbinas a gás na geração de energia.

Aplicações
  • Selos de eixo de turbina de face e axiais para aplicações flexíveis e de baixa carga
  • Energia / geração de energia (turbinas a gás) e outras máquinas rotativas com movimento limitado, dilatação térmica ou desalinhamento

Projeto e funcionamento
  • Projetados principalmente como selos de face; configurações axiais disponíveis
  • Opção energizada por mola para melhorar a vedação
  • Projetados para acomodar movimentos limitados devido à dilatação térmica, desalinhamento ou aumento do retorno elástico
  • Capacidade de vedação dupla (face & axial) para se adaptar a diferentes geometrias de sistema e movimentos limitados

Especificações padrão
Materiais: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
Uso típico: aplicações com cavidades suficientemente largas e baixa carga de compressão; semelhante aos E-Seals
Temperatura: criogênico até +1010°C (+1859°F)
Pressão: 3 a 30 BAR (43 a 435 PSI)
Taxa de fuga: aprox. 7 (L/min) por mm de diâmetro
Dimensões: diâmetros face/radial 38 mm a 7100 mm
Seção transversal: 1,09 a 7,50 mm

Observações
Este componente é livre de PFAS* por formulação (*livre de PFAS significa que não há adição intencional de PFAS; traços podem ainda ser possíveis).

Características / Especificações técnicas
  • Materiais: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
  • Faixa de temperatura de operação: criogênico até +1010°C (+1859°F)
  • Faixa de pressão nominal: 3 a 30 BAR (43 a 435 PSI)
  • Desempenho de vazamento: aprox. 7 (L/min) por mm de diâmetro
  • Diâmetros disponíveis (face/radial): 38 mm a 7100 mm
  • Seções transversais disponíveis: 1,09 mm a 7,50 mm
  • Configurações: selo de face e projetos axiais; opção energizada por mola
  • Uso pretendido: aplicações de vedação flexíveis de baixa carga com movimentos limitados, dilatação térmica ou desalinhamento
  • Estado PFAS: Considerado livre de PFAS* (sem adições intencionais)
