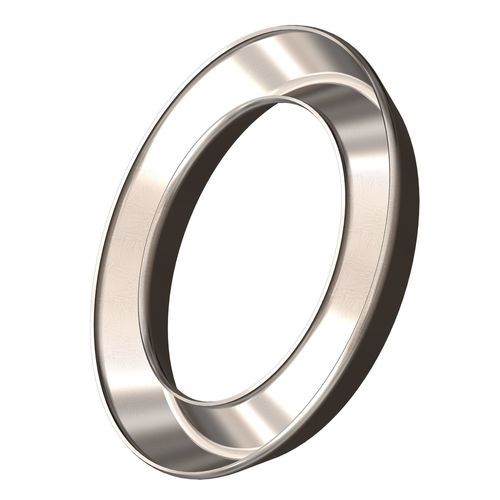

Junta de vedação plana V

E-ringmetálicapara aeronave

Visão geral Este vedante facial metálico em V permite maior levantamento da flange, exigências reduzidas de força de parafusamento e comportamento de vedação ativado pela pressão. Adequado para aplicações que exigem baixas cargas de aperto e resistência a altas temperaturas.

Personalização Estes vedantes metálicos podem ser fornecidos com uma variedade de acabamentos de superfície, banhos e revestimentos (incluindo banhos macios ou revestimentos finos) para otimizar o desempenho de fuga e a compatibilidade com as flanges contrapostas.

Aplicações típicas

• Vedantes de shroud
• Flanges de bocal de combustível em turbinas de geração de energia

Isento de PFAS Por sua natureza, este componente é Isento de PFAS*. *Isento de PFAS aqui significa que não há adição intencional de substâncias PFAS durante a fabricação; traços não podem ser excluídos devido à contaminação ambiental.

Função e movimento do vedante — Retorno elástico As V-Seals são projetadas para alto retorno elástico e operam como vedantes de baixa carga. A baixa carga permite vedação eficaz quando combinadas com banhos ou revestimentos macios que melhoram a conformidade.

Função e movimento do vedante — Projeto Devem ser revistos os parâmetros básicos de projeto durante a seleção do vedante. Existe uma relação direta entre o diâmetro externo (OD) do vedante e a altura livre: alturas livres maiores aumentam a resiliência e proporcionam desempenho mais consistente.

Especificações técnicas

• Materiais: Liga Inconel® X-750, Liga Inconel® 718
• Uso típico: aplicações com requisitos de baixa carga e demandas limitadas de estanqueidade
• Faixa de temperatura: criogênico até +1100 °C (+2012 °F)
• Faixa de pressão: vácuo até 300 psi (20 bar)
• Taxa de fuga: 1e-1 a 1e-7 mbar*l/s (dependendo do pós-tratamento)
• Carga de aperto: sem mola 20 a 70 N/mm
• Dimensões: Diâmetro 30 mm a 4500 mm; Seção 2,39 a 12,70 mm; Tolerâncias mínimas ±0,05 mm
