Junta de vedação de mola

em Emetálicapara aeronave

Visão geral

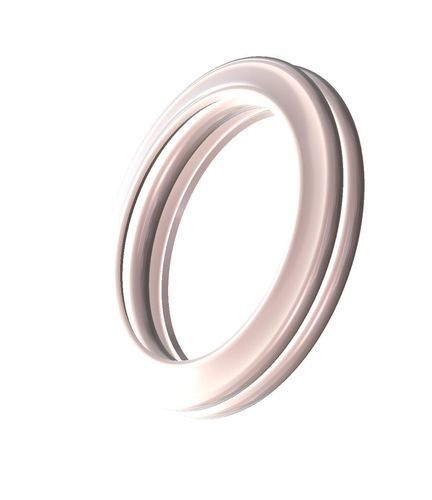

As vedações E com face metálica são projetadas para operar em aplicações exigentes, como a aeronáutica, onde são necessárias baixa carga, flexibilidade e capacidade para altas temperaturas. As vedações operam principalmente dentro dos limites elásticos do material. Disponíveis como soluções de vedação de face para pressão interna e externa, podem ser projetadas sob medida com folheados ou revestimentos para preencher imperfeições superficiais e melhorar a vedação.

Aplicações

• Componentes aeronáuticos (ex.: carcaças de motores a turbina a gás)
• Turbinas a gás e geração de energia
• Dutos de ar quente
• Acoplamentos de coletores de escape
• Vedações de assento de válvulas esféricas
• Outras cavidades que apresentam grandes separações durante a operação normal

Principais características

• Flexibilidade superior e excelente retorno elástico, importante para cavidades com grandes separações
• Projetado para cargas de compressão leves com retorno elástico superior ao de muitos tipos de vedações metálicas
• Boa resistência à fadiga
• Capacidade para altas temperaturas
• Pode ser fornecido com folheados/revestimentos para preencher imperfeições de superfície e melhorar a vedação
• Disponível como vedações de face para pressão interna e externa e seções transversais personalizáveis, incluindo designs multicurvados

Função do vedante e comportamento mecânico
As E-Seals apresentam excelentes relações carga-deflexão. Os requisitos de carga de compressão são muito baixos com maior retorno elástico em comparação com outros tipos de vedações metálicas. Os requisitos de carga aumentam proporcionalmente com a pressão do sistema, estendendo a capacidade de retorno em condições extremas.

Observações sobre PFAS
Por sua natureza, este componente é PFAS-Free*. (PFAS-Free aqui significa que o fabricante não adiciona intencionalmente materiais PFAS no produto, sem excluir a possibilidade de traços.)

Características / especificações técnicas

• Materiais: Inconel® X-750, Inconel® 718, Waspaloy, Haynes 282
• Uso: aplicações que requerem baixa carga, flexibilidade e capacidade para altas temperaturas
• Temperatura: -250°C a +925°C
  (-423°F a +1700°F)
• Pressão: 3 a 30 BAR
  (43 a 435 PSI)
• Taxa de vazamento: 7 (L/min)/mm de diâmetro
• Carga de aperto: As cargas lineares variam de tão baixas quanto 20 N/mm até mais de 500 N/mm de circunferência da vedação
• Dimensões: Diâmetro de face / Diâmetro radial: 6,35 mm a 7100 mm
  Seção transversal: 0,89 a 12,70 mm
  Tolerâncias mínimas: -/+0,07 mm
