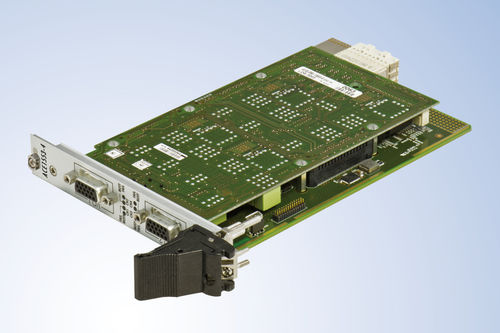

MIL-STD-1553-Protokollanalysator ACE1553-3U-x

Das ACE1553-3U-x ist ein Mitglied der neuen Familie von kompakten PCI-Express/PXI-Express-Modulen von AIM für Analyse, Simulation, Überwachung und Test MIL-STD-1553A/B Datenbusse mit 1, 2 oder 4 doppelt redundanten Busströmen. Funktioniert gleichzeitig als Bus Controller, Multiple Remote Terminals (31) und Chronological/Mailbox Bus Monitor Physikalische Wiedergabemöglichkeit - elektrische Rekonstruktion und Wiedergabe zuvor aufgezeichneter MIL-STD-1553A/B-Aufzeichnungsdateien auf dem MIL-STD-1553A/B-Bus mit ausgezeichneter Zeitgenauigkeit Optionales MILScope™ mit integriertem A/D-Wandler zur Prüfung und Verifizierung der MIL-STD-1553-Wellenform und zur Erkennung fehlerhafter Busbedingungen ohne externes Oszilloskop Versionen mit eingeschränktem Funktionsumfang (Single Function oder Simulator Only) sind ebenso erhältlich wie Varianten mit erweitertem Temperaturbereich Fähigkeit zur Verarbeitung von bis zu 5 GPIO-Signalen (General Purpose Discrete I/O), die überwacht oder gesteuert werden können Gemeinsamer Kern Hardware-Design Die ACE1553-3U-x-Module verwenden AIMs 'Common Core'-Hardwaredesign, das die FPGA-Technologie mit RISC-Prozessoren kombiniert (Bus Interface Units) zur Unterstützung des MIL-STD-1553-Busprotokolls für die präzise Planung simulierter Nachrichten, die als Bus-Controller und/oder als mehrere Remote-Terminals fungieren, sowie zur Zeitstempelung empfangener Nachrichten mit einer Auflösung von 1µs für den Bus-Monitor-Betrieb. Onboard-Verarbeitung - IRIG-B Zeitsynchronisation Die Verwendung von Onboard-Prozessoren für die Verarbeitung des MIL-STD-1553-Protokolls und ein großer Speicher ermöglichen einen autonomen Betrieb mit minimaler Interaktion mit dem Host-PC für Echtzeitanwendungen.
