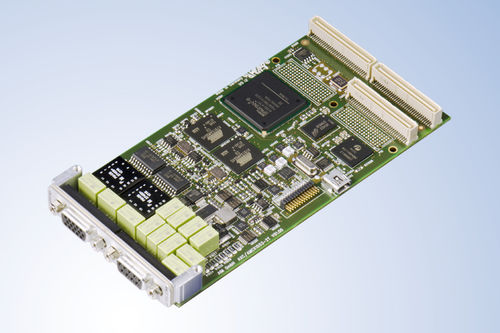

MIL-STD-1553-Protokollanalysator AMCX1553-xT

Das AMCX1553-xT ist ein Mitglied von AIMs nächster Generation von PMC-Modulen, die auf eingebettete MIL-STD-1553-Anwendungen ausgerichtet sind. Das AMCX1553-xT bietet volle Funktionstest-, Simulations-, Überwachungs- und Datenbusanalysator-Fähigkeiten und bietet 1 oder 2 duale redundante Busströme. Die AMCX1553-xT-Module bieten programmierbare Buskopplung, ein integriertes Busnetzwerk und variable Ausgangsamplitude für den MIL-STD-1553A/B-Bus. Sie fungieren gleichzeitig als Bus Controller, Multiple Remote Terminals (31) und Chronological/Mailbox Bus Monitor Physikalische Wiedergabemöglichkeit - elektrische Rekonstruktion und Wiedergabe von zuvor aufgezeichneten MIL-STD-1553A/B-Aufzeichnungsdateien auf dem MIL-STD-1553A/B-Bus mit ausgezeichneter Zeitgenauigkeit Versionen mit reduzierter Funktionalität (Single Function oder Simulator Only) sind ebenso erhältlich wie Varianten mit erweitertem Temperaturbereich Fähigkeit zur Verarbeitung von 8 GPIO-Signalen (General Purpose Discrete I/O), die überwacht oder gesteuert werden können Entworfen, um entweder auf einer Host-Trägerkarte zur Anpassung an Busse (wie Standard-PCI/PCIe, VME/VPX, cPCI/cPCIe) oder auf einem Embedded-Host-Computer installiert zu werden Gemeinsamer Kern Hardware-Design Die AMCX1553-xT-Module verwenden AIMs 'Common Core'-Hardwaredesign, das die FPGA-Technologie mit RISC-Prozessoren kombiniert (Bus Interface Units) zur Unterstützung des MIL-STD-1553-Busprotokolls für präzises Scheduling simulierter Nachrichten, die als Bus-Controller und/oder als mehrere Remote-Terminals fungieren, sowie zur Zeitstempelung empfangener Nachrichten mit einer Auflösung von 1µs für den Bus-Monitor-Betrieb.
