MIL-STD-1553-Protokollanalysator AM2E1553-x

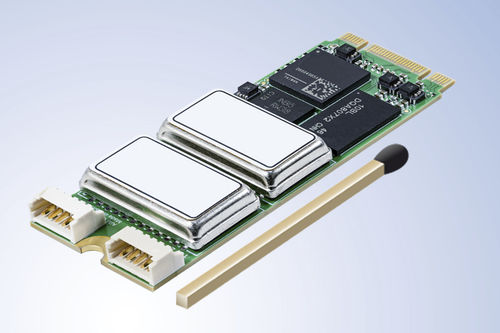

Das AM2E1553-x ist AIMs neues M.2 PCI Express-Kartenmodul für eingebettete MIL-STD-1553B-Anwendungen in einem ultrakompakten Formfaktor. Robuste und stromsparende M.2 PCI Express Karte mit Single oder Dual Stream MIL-STD-1553 Schnittstelle Betriebstemperaturbereich: -40°C bis +85°C Gut vorbereitet für Embedded-Anwendungen, die ein schnelles und autonomes Hochfahren in den Betriebsmodus erfordern Bus Controller, mehrere Remote Terminals (31) und Chronologischer/Mailbox Bus Monitor Unterstützt 2 diskrete Avionik-Eingänge und 2 diskrete Avionik-Ein-/Ausgangssignale, die überwacht oder erzeugt werden können. Darüber hinaus sind Trigger-Eingänge und Trigger-Ausgänge vorhanden. Gemeinsamer Kern Hardware-Design Die AM2E1553-x-Module verwenden AIMs 'Common Core'-Hardwaredesign, das mehrere FPGA-basierte eingebettete Prozessoren verwendet, um das MIL-STD-1553-Busprotokoll für die präzise Planung simulierter Nachrichten zu unterstützen, die als Bus-Controller und/oder als mehrere Remote-Terminals fungieren, sowie Zeitstempel für empfangene Nachrichten mit einer Auflösung von 1µs für den Bus-Monitor-Betrieb. Onboard-Verarbeitung - IRIG-B Zeitsynchronisation Die Verwendung von Onboard-Prozessoren für die Verarbeitung des MIL-STD-1553-Protokolls und ein großer Speicher ermöglichen einen autonomen Betrieb mit minimaler Interaktion mit dem Host-PC für Echtzeitanwendungen. Ein integrierter IRIG-B-Zeitdecoder mit sinusförmigem Ausgang und Freilaufmodus ermöglicht die Synchronisierung von Zeitmarken auf Systemebene.
