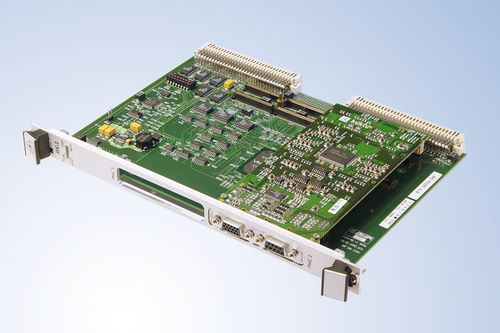

MIL-STD-1553-Protokollanalysator AVC1553-x

Integrierte modulare Lösung unter Verwendung der AMCX1553-x PMC-Karten, die auf der AVC-2 Generic VME64x (6U) Trägerkarte von AIM installiert sind. Das AMCX1553-x ist ein Mitglied von AIMs nächster Generation von PMC-Modulen, die auf Embedded MIL-STD-1553 Anwendungen ausgerichtet sind. Das AMCX1553-x bietet volle Funktionstest-, Simulations-, Überwachungs- und Datenbus-Analysefähigkeiten, die 1, 2 oder 4 duale redundante Busströme bereitstellen. Er fungiert gleichzeitig als Bus Controller, Multiple Remote Terminals (31) und Chronological/Mailbox Bus Monitor Physikalische Wiedergabemöglichkeit - elektrische Rekonstruktion und Wiedergabe zuvor aufgezeichneter MIL-STD-1553A/B-Aufzeichnungsdateien auf dem MIL-STD-1553A/B-Bus mit ausgezeichneter Zeitgenauigkeit Versionen mit reduzierter Funktionalität (Single Function oder Simulator Only) sind ebenso erhältlich wie Varianten mit erweitertem Temperaturbereich Fähigkeit zur Verarbeitung von 8 GPIO-Signalen (General Purpose Discrete I/O), die überwacht oder gesteuert werden können Entworfen, um entweder auf einer Host-Trägerkarte zur Anpassung an Busse (wie Standard-PCI/PCIe, VME/VPX, cPCI/cPCIe) oder auf einem Embedded-Host-Computer installiert zu werden Gemeinsames Kern-Hardware-Design Die AMCX1553-x-Module verwenden AIMs 'Common Core'-Hardwaredesign, das die FPGA-Technologie mit RISC-Prozessoren kombiniert (Bus Interface Units) zur Unterstützung des MIL-STD-1553-Busprotokolls für präzises Scheduling simulierter Nachrichten, die als Bus-Controller und/oder als mehrere Remote-Terminals fungieren, sowie zur Zeitstempelung empfangener Nachrichten mit einer Auflösung von 1µs für den Bus-Monitor-Betrieb.
