MIL-STD-1553-Protokollanalysator APE1553-x

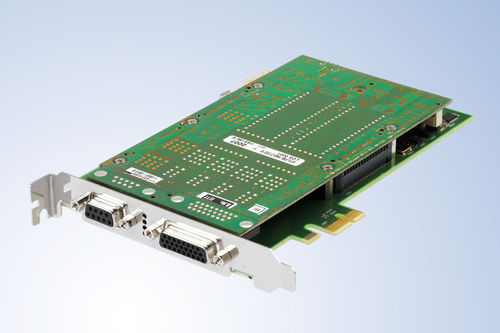

Das APE1553-x ist ein Mitglied von AIMs neuer Familie von PCI-Express-Modulen für die Analyse, Simulation, Überwachung und Prüfung von MIL-STD-1553A/B Datenbusse, die 1, 2 oder 4 doppelt redundante Busströme auf einem 'Short Length PCIe' Standardmodulformat bieten. Funktioniert gleichzeitig als Bus Controller, Multiple Remote Terminals (31) und Chronological/Mailbox Bus Monitor Physikalische Wiedergabemöglichkeit - elektrische Rekonstruktion und Wiedergabe zuvor aufgezeichneter MIL-STD-1553A/B-Aufzeichnungsdateien auf dem MIL-STD-1553A/B-Bus mit ausgezeichneter Zeitgenauigkeit Versionen mit reduzierter Funktionalität (Single Function oder Simulator Only) sind ebenso erhältlich wie Varianten mit erweitertem Temperaturbereich Optionales MILScope™ mit integriertem A/D-Wandler zur Prüfung und Verifizierung der MIL-STD-1553-Wellenform und zur Erkennung fehlerhafter Busbedingungen ohne externes Oszilloskop Fähigkeit zur Verarbeitung von 8 GPIO-Signalen (General Purpose Discrete I/O), die überwacht oder gesteuert werden können. Für den Zugriff auf die diskreten E/As kann ein optionales Breakout-Kabel geliefert werden, das eine Slotblechposition des PCs belegt Gemeinsamer Kern Hardware-Design Die APE1553-x-Module verwenden AIMs 'Common Core'-Hardware-Design, das FPGA-Technologie in Kombination mit RISC-Prozessoren (Bus Interface Units) zur Unterstützung des MIL-STD-1553-Busprotokolls für die präzise Planung simulierter Nachrichten, die als Bus-Controller und/oder als mehrere Remote-Terminals fungieren, sowie zur Zeitstempelung empfangener Nachrichten mit einer Auflösung von 1µs für den Bus-Monitor-Betrieb. Onboard-Verarbeitung - IRIG-B Zeitsynchronisation Die Verwendung von Onboard-Prozessoren für die Verarbeitung des MIL-STD-1553-Protokolls und ein großer Speicher ermöglichen einen autonomen Betrieb mit minimaler Interaktion mit dem Host-PC für Echtzeitanwendungen.
