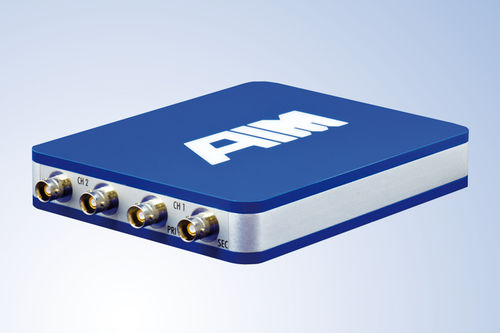

MIL-STD-1553-Protokollanalysator ANET1553-x

Das ANET1553-x ist ein Mitglied der Ethernet-basierten Module von AIM zur Analyse, Simulation, Überwachung und Prüfung von MIL-STD-1553A/B Datenbussen, die 1 oder 2 doppelt redundante Busströme bereitstellen. Funktioniert gleichzeitig als Bus Controller, Multiple Remote Terminals (31) und Chronological/Mailbox Bus Monitor Physikalische Wiedergabemöglichkeit - elektrische Rekonstruktion und Wiedergabe zuvor aufgezeichneter MIL-STD-1553A/B-Aufzeichnungsdateien auf dem MIL-STD-1553A/B-Bus mit ausgezeichneter Zeitgenauigkeit Versionen mit reduzierter Funktionalität (Single Function oder Simulator Only) sind verfügbar Kann 8 diskrete GPIO-Signale (General Purpose Discrete I/O) verarbeiten und bietet auch Trigger I/O Gemeinsames Kern-Hardware-Design Die ANET1553-x-Module verwenden AIMs 'Common Core'-Hardwaredesign, das FPGA-Technologie mit RISC-Prozessoren kombiniert (Bus Interface Units) zur Unterstützung des MIL-STD-1553-Busprotokolls für die präzise Planung simulierter Nachrichten, die als Bus-Controller und/oder als mehrere Remote-Terminals fungieren, sowie zur Zeitstempelung empfangener Nachrichten mit einer Auflösung von 1µs für den Bus-Monitor-Betrieb. Onboard-Verarbeitung - IRIG-B Zeitsynchronisation Der Onboard-ASP (Application Support Processor), der auf einem SoC (System on Chip) basiert, läuft unter Linux-Betriebssystem. Dies bietet eine skalierbare und flexible Plattform für das Hosting verschiedener Onboard-Anwendungen. Ein integrierter IRIG-B Zeit-Encoder/Decoder mit sinusförmigem Ausgang und Freilaufmodus ermöglicht die Synchronisation von Zeitmarken auf Systemebene. Board-Software-Paket - Optionale Analysator-Software/Prüfplan-Software Voll funktionsfähige Treibersoftware wird mit den ANET1553-x Modulen in umfassenden Board Software Packages (BSP's) für verschiedene Betriebssysteme geliefert
