Luftauslass LDU 30/…/-

Übersicht

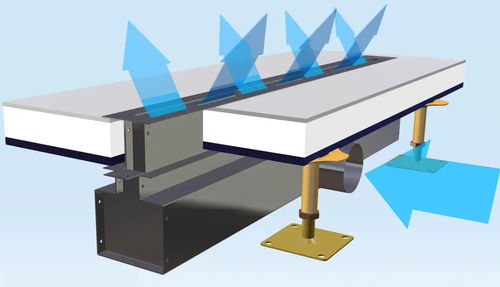

Vom Büro bis zum Wohnzimmer – die hochinduktiven LDU-Bodeneinbau-Schlitzdiffusoren belüften, heizen und kühlen Räume komfortabel und zugfrei.
Typ LDU 30/…/S: Schlitzdiffusor mit seitlichem Anschlusstutzen
Typ LDU 30/…/U: Schlitzdiffusor mit Luftanschluss von unten
Typ LDU 30/…/-: Schlitzdiffusor ohne separaten Luftanschluss für Druckböden

Hauptmerkmale

• Sehr effektive Belüftung – leise und zugfrei
• Energieeinsparung: Glasfassaden thermisch abgeschirmt
• Ansprechendes Design für höchste Ansprüche durch einheitliches Erscheinungsbild
• Einfache Befestigung in Doppel- und Hohlböden
• Wartungs- und reinigungsfreundlich dank entnehmbarem Schmutzfang und Luftverteilplatten

Technische Daten
Technische Daten für LpA = 35 dB(A)

• Luftvolumen (Beispiele): BG 800 – 85 | BG 1000 – 100
• Anzahl Schlitzreihen: 1
• Integrierter Schalldämpfer: (siehe Varianten / Versionen)
• Luftanschluss: inkl. Drossel
• Füße: bei einigen Versionen höhenverstellbar

Eigenschaften

• Ohne separaten Luftanschluss für Druckböden (verfügbare Version)

Varianten (Tabelle)
Überschrift: Variante — Dieses Produkt — Schlitzdiffusor | LDU — LDU 30/.../U
Zeile: Luftmenge [m³/h] — BG 800 - 85 | BG 1000 - 100 — BG 800 - 75, 120 | BG 1000 - 80, 140 — BG 800 - 85 | BG 1000 - 100
Zeile: Anzahl Schlitzreihen — 1 — 1, 2 — 1
Zeile: Integrierter Schalldämpfer — (leer) — Standard — Standard
Zeile: Luftanschluss inkl. Drossel — (leer) — Standard — Standard
Zeile: Füße — (leer) — (leer) — Höhenverstellbar Standard

Downloads (verfügbar)
Technical brochure air diffuser unit LDU (PDF, 2.28 MB)
Short information air diffuser unit LDU (PDF, 1.51 MB)
Specification Floor-mounted Linear Diffuser LDU (DOCX, 54.21 kB)

Technische Spezifikationen

• Modell / Serie: LDU 30
• Schlitzbreite: 30 mm
• Verfügbare Bauhöhen/Längen: 800 mm, 1000 mm
• Luftanschlussoptionen: seitlicher Stutzen (S), Anschluss von unten (U), ohne separaten Anschluss für Druckböden (-)
• Anzahl Schlitzreihen: 1 (Varianten mit 1 oder 2 Reihen verfügbar)
• Anschlussdurchmesser: typ. 79 mm (Einreihige Varianten), 99 mm (Zweireihige Varianten)
• Luftvolumenbeispiele: BG 800 = 85 (oder 75/120 je nach Variante); BG 1000 = 100 (oder 80/140 je nach Variante)
• Integrierter Schalldämpfer: bei einigen Varianten Standard
• Füße: bei bestimmten Versionen höhenverstellbar
• Für Doppel- und Hohlböden ausgelegt; entnehmbarer Schmutzfang und Luftverteilplatten für einfache Wartung
