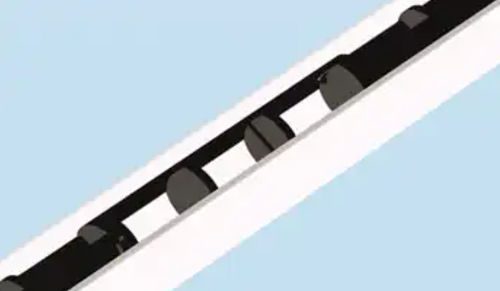

Luftauslass LDB 12 Small
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Beschreibung
Übersicht
Schlitzdiffusor zur unauffälligen Montage in Schattenfugen und abgehängten Decken. Einstellbarer Schlitzdiffusor für konstanten oder variablen Volumenstrom. Einstellbar ohne zusätzliche Mechanik für Volumenstrombereiche von 100…20% des Nennvolumenstroms. Ausblasrichtung um 180° einstellbar, werkseitig voreingestellt und jederzeit reproduzierbar. Einstellung auch nach der Montage möglich, nahezu geschlossene Einstellung ebenfalls möglich. Walzenförmige Austrittsglieder, hohe Induktion, luftoptimierter Innenkontur, schnelle Reduktion der Austrittsgeschwindigkeit und Temperaturdifferenz.
Hauptmerkmale
Technische Daten
Technische Daten für LpA = 35 dB(A):
Anzahl der Schlitzreihen: 1
Empfohlenes Luftvolumen: 65 m³/h bei 36 dB(A)
Integrierter Schalldämpfer: optional
Abmessungen (Länge in mm): bis 1500
Profilbreite [mm]: 15 oder 28
Ausführung / Optionen:
Verstellbare Austrittsglieder
Staukasten mit integriertem Drosselorgan: optional
Weitere Informationen
Mögliche Randprofile (Typ 1) und Luftkanaloptionen sind verfügbar. Downloads: technische Broschüre, Installationsanleitung und Präsentation der LDB-Linien-diffusoreinheit.
Technische Spezifikationen
Schlitzdiffusor zur unauffälligen Montage in Schattenfugen und abgehängten Decken. Einstellbarer Schlitzdiffusor für konstanten oder variablen Volumenstrom. Einstellbar ohne zusätzliche Mechanik für Volumenstrombereiche von 100…20% des Nennvolumenstroms. Ausblasrichtung um 180° einstellbar, werkseitig voreingestellt und jederzeit reproduzierbar. Einstellung auch nach der Montage möglich, nahezu geschlossene Einstellung ebenfalls möglich. Walzenförmige Austrittsglieder, hohe Induktion, luftoptimierter Innenkontur, schnelle Reduktion der Austrittsgeschwindigkeit und Temperaturdifferenz.
Hauptmerkmale
- Walzendurchmesser: 12 mm
- Von flachen Deckenstrahlen bis zu breiter Strahlaufteilung in 18 Einzelstrahlen pro Meter Schlitzreihe
- Unauffällige Montage in Schattenfugen und abgehängten Decken
- System Clean: zusätzlicher Spalt im Randprofil zur Verringerung der Verschmutzung im Nahbereich
Technische Daten
Technische Daten für LpA = 35 dB(A):
Anzahl der Schlitzreihen: 1
Empfohlenes Luftvolumen: 65 m³/h bei 36 dB(A)
Integrierter Schalldämpfer: optional
Abmessungen (Länge in mm): bis 1500
Profilbreite [mm]: 15 oder 28
Ausführung / Optionen:
Verstellbare Austrittsglieder
Staukasten mit integriertem Drosselorgan: optional
Weitere Informationen
Mögliche Randprofile (Typ 1) und Luftkanaloptionen sind verfügbar. Downloads: technische Broschüre, Installationsanleitung und Präsentation der LDB-Linien-diffusoreinheit.
Technische Spezifikationen
- Marke: LTG
- Modell: LDB 12 Small
- Durchmesser des walzenförmigen Austrittselements: 12 mm
- Strahlkonfiguration: bis zu 18 Einzelstrahlen pro Meter Schlitzreihe
- Anzahl der Schlitzreihen: 1
- Empfohlenes Luftvolumen: 65 m³/h (bei 36 dB(A))
- Akustische Referenz: LpA = 35 dB(A)
- Maximale Länge: bis 1500 mm
- Verfügbare Profilbreiten: 15 mm oder 28 mm
- Verstellbare Ausblasrichtung: 180°, werkseitig voreingestellt und reproduzierbar
- Einstellbereich: 100…20% des Nennvolumenstroms ohne zusätzliche Mechanik
- Optionen: integrierter Schalldämpfer (optional), Staukasten mit integriertem Drosselorgan (optional)
