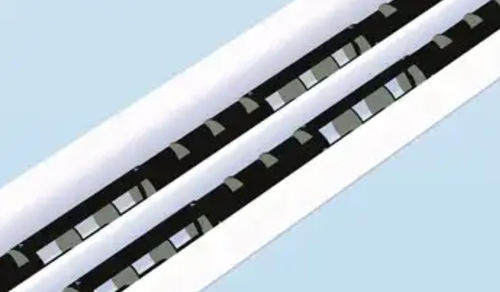

Luftauslass LDB 20 Classic

Produktübersicht
Verstellbarer Schlitzdiffusor für hohen Komfort. Geeignet für konstanten oder variablen Volumenstrom mit individuell konfigurierbarem Luftvolumen. Nachträgliche Einstellung möglich ohne zusätzliche Mechanik für Volumenstrombereiche von 100% bis 20% des Nennvolumens.

Richtungssteuerung
Ausblasrichtung um 180° einstellbar, werksseitig eingestellt mit jederzeit reproduzierbarer Positionierung. Nachstellung im eingebauten Zustand möglich; nahezu geschlossene Einstellung realisierbar.

Auslassgestaltung
Rollenelemente mit einem Durchmesser von 20 mm, hohe Induktion und luftoptimierter Innenkontur zur schnellen Reduzierung der Austrittsgeschwindigkeit und der Temperaturdifferenz.

Hauptmerkmale

• Rollendurchmesser: 20 mm
• Strömungscharakteristik: vom flachen Deckenstrahl bis zum breiten Fächerstrahl — bis zu 17 Einzelstrahlen pro Meter Schlitzreihe
• Auf Komfort ausgerichtete Ausblascharakteristik

Technische Daten

• Anzahl der Schlitzreihen: 1–4
• Empfohlenes Luftvolumen 1-Schlitz: 110 m³/h bei 36 dB(A)
• Empfohlenes Luftvolumen 2-Schlitz: 190 m³/h bei 38 dB(A)
• Empfohlenes Luftvolumen 3-Schlitz: 250 m³/h bei 31 dB(A)
• Empfohlenes Luftvolumen 4-Schlitz: 300 m³/h bei 36 dB(A)
• Integrierter Schalldämpfer: optional

Abmessungen (Länge in mm)

• Maximale Länge: bis 2000 mm
• Profilbreite [mm]: 31–160

Design / Optionen

• Verstellbare Auslasselemente
• Anschlusskasten mit integriertem Drosselelement

Auswahl möglicher Randprofile

• Typ 5
• Typ 0
• Typ 8
• Typ 1
• Typ 4
• Typ 2

Luftverteilung
Grafik verfügbar, die die Luftverteilungsmuster für das Produkt zeigt.

Technische Spezifikationen

• Modell: LDB 20 Classic
• Rollendurchmesser: 20 mm
• Strahlen: bis zu 17 Einzelstrahlen pro Meter Schlitzreihe
• Schlitzreihen verfügbar: 1 bis 4
• Empfohlene Luftmengen (Beispiele): 1-Schlitz 110 m³/h @36 dB(A); 2-Schlitz 190 m³/h @38 dB(A); 3-Schlitz 250 m³/h @31 dB(A); 4-Schlitz 300 m³/h @36 dB(A)
• Profilbreitenbereich: 31–160 mm
• Maximale Länge: bis 2000 mm
• Optionen: verstellbare Auslasselemente; optional integrierter Schalldämpfer; Anschlusskasten mit integriertem Drosselelement
