Luftauslass LDB 50 maxx

Übersicht

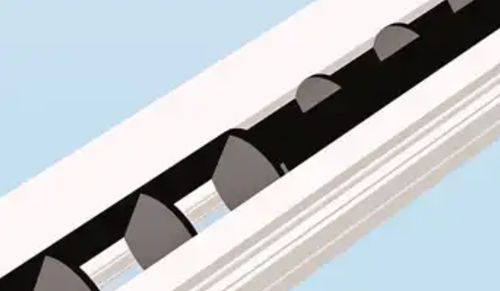

Schlitzdiffusor LDB 50 maxx, entwickelt für besonders hohe Raumhöhen und große Luftvolumina. Einstellbar für konstanten oder variablen Volumenstrom mit einem Bereich von 100–20 % ohne zusätzliche Mechanik. Ausblasrichtung um 180° einstellbar, werkseitig voreingestellt und reproduzierbar; Nachstellung nach der Montage möglich, auch nahezu geschlossene Stellung. Rollenförmige Austritts Elemente (Ø50 mm) und ein luftoptimierter Innenkontur sorgen für hohe Induktion und schnelle Reduktion von Austrittsgeschwindigkeit und Temperaturdifferenz.

Hauptmerkmale

• Rollendurchmesser Auslass: 50 mm
• Bis zu 7 Einzelfelder pro Meter Schlitzreihe (profilierte Strahlverteilung)
• Einstellbare Ausblasrichtung: 180°
• Volumenstrom einstellbar: 100–20 % ohne zusätzliche Mechanik
• Ausgelegt für hohe Räume und große Luftvolumina
• Optional integrierbarer Schalldämpfer und Plenumlösungen

Technische Daten (Auswahl)

• Anzahl Schlitzreihen: 1–3
• Empfohlener Volumenstrom (Beispiele, ungefähre Geräuschpegel): 1-Schlitz — 310 m³/h @ 40 dB(A)
• Empfohlener Volumenstrom: 2-Schlitz — 430 m³/h @ 38 dB(A)
• Empfohlener Volumenstrom: 3-Schlitz — 510 m³/h @ 39 dB(A)
• Integrierter Schalldämpfer: optional

Abmessungen

• Länge: bis 2100 mm
• Profilbreite: 100 / 200 / 300 mm

Design / Optionen

• Plenumkasten mit integriertem Drosselelement (optional)
• Einstellbare Austrittselemente
• Optional integrierter Schalldämpfer

Weitere Informationen

• Mögliche Kantenprofile: Typ 1
• Luftkanal und Anschlüsse: produktfamilienabhängig

Technische Spezifikationen

• Modell: LDB 50 maxx
• Rollenförmige Austritts Elemente, Rollendurchmesser 50 mm
• Strahlkonfiguration: bis zu 7 Einzelfelder pro Meter Schlitzreihe
• Einstellbarkeit: Ausblasrichtung 180°; Volumenstrom einstellbar 100–20 % ohne zusätzliche Mechanik
• Beispiele Schallleistung: 1-Schlitz 310 m³/h @ 40 dB(A); 2-Schlitz 430 m³/h @ 38 dB(A); 3-Schlitz 510 m³/h @ 39 dB(A)
• Abmessungen: Länge bis 2100 mm; Profilbreiten 100 / 200 / 300 mm
• Optionen: Plenumkasten mit Drosselelement (optional), einstellbare Austrittselemente, optional integrierter Schalldämpfer
• Anwendung: Für hohe Raumhöhen und große Luftvolumina; hohe Induktion und schnelle Reduktion der Austrittsgeschwindigkeit und Temperaturdifferenz
