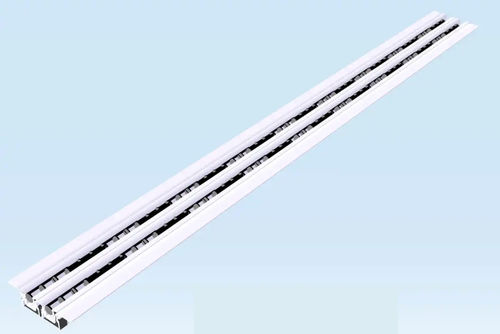

Luftauslass LDB 12 Clean

Produktübersicht
Schlitzdiffusor für hohen Komfort und präzise Luftverteilung. Einstellbar für konstanten oder variablen Volumenstrom; Auslässe ermöglichen eine Regelung von 100…20 % des Nennvolumenstroms ohne zusätzliche Mechanik. Ausblasrichtung um 180° verstellbar, werkseitig eingestellt und reproduzierbar; Nachstellung im eingebauten Zustand sowie nahezu geschlossene Einstellung möglich.

Hauptmerkmale

• Rollenförmige Austrittselemente Ø 12 mm mit hohem Induktionseffekt
• Für Anwendungen mit hohem Komfort einstellbar
• Von flachen Deckenstrahlen bis zu breiter Strahlaufweitung mit 18 Strahlen pro Meter Reihenspalt
• LTG System clean: zusätzlicher Spalt im Randprofil zur Reduzierung von Verschmutzungen im Nahbereich

Technische Daten (Übersicht)

• Anzahl Schlitzreihen: 1–4
• Empfohlene Luftvolumen (Beispiele): 1-Schlitz 70 m³/h bei 27 dB(A); 2-Schlitz 130 m³/h bei 27 dB(A); 3-Schlitz 190 m³/h bei 31 dB(A); 4-Schlitz 250 m³/h bei 30 dB(A)
• Maximale Länge: bis 2000 mm
• Profilbreite: 31–160 mm

Design / Optionen

• Einstellbare Austrittselemente
• Anschlusskasten mit integriertem Drosselglied
• Integrierter Schalldämpfer (optional)

Auswahl möglicher Randprofile

• Typ 5
• Typ 0
• Typ 8
• Typ 1
• Typ 4
• Typ 2

Luftverteilung
Rollenförmige Austrittselemente mit strömungsoptimiertem Innenkontur erzeugen hohen Induktionseffekt, reduzieren schnell die Austrittsgeschwindigkeit und die Temperaturdifferenz im Aufenthaltsbereich.

Technische Spezifikationen

• Modellname: LDB 12 Clean
• Rollendurchmesser: 12 mm
• Schlitzreihen: 1–4
• Empfohlene Luftvolumen: 1-Schlitz 70 m³/h (27 dB(A)); 2-Schlitz 130 m³/h (27 dB(A)); 3-Schlitz 190 m³/h (31 dB(A)); 4-Schlitz 250 m³/h (30 dB(A))
• Maximallänge: bis 2000 mm
• Profilbreitenbereich: 31–160 mm
• Austrittsverstellung: einstellbar für 100…20 % des Nennvolumens ohne zusätzliche Mechanik; Ausblasrichtung 180° einstellbar
• Optionen: Anschlusskasten mit integriertem Drosselglied; integrierter Schalldämpfer (optional)
• System Clean: zusätzlicher Spalt im Randprofil zur Reduzierung von Verschmutzung in Diffusor-Nähe
