Luftauslass LDU 30/.../U

Übersicht

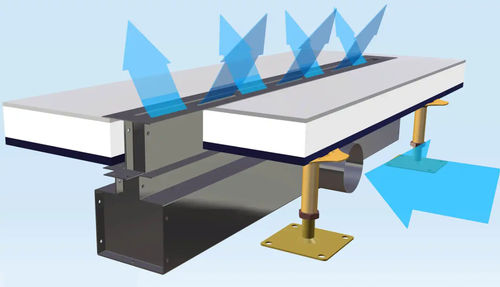

Hochinduktive lineare Bodendiffusoren zur komfortablen, zugfreien Belüftung, Beheizung und Kühlung von Büros und gewerblichen Räumen.

Typen

• Typ LDU 30/…/S: Schlitzdiffusor mit seitlichem Anschlussstutzen
• Typ LDU 30/…/U: Schlitzdiffusor mit Luftanschluss von unten
• Typ LDU 30/…/-: Schlitzdiffusor ohne separaten Luftanschluss für Druckböden

Hauptvorteile

• Effiziente, leise Luftverteilung — wirkungsvolle Belüftung ohne Zugerscheinungen
• Energieeinsparung — thermische Entlastung verglaster Fassaden
• Einheitliches Design — schlanke Linienführung für hohe gestalterische Ansprüche
• Einfache Montage — geeignet für Doppelböden und Hohlböden
• Wartungsfreundlich — herausnehmbarer Schmutzfang und verteilplatten zur Reinigung

Technische Daten (Auszug)
Daten bezogen auf Schallpegel LpA = 35 dB(A): pa_luftmenge - m³/h BG 800 - 85 | BG 1000 - 100
Anzahl der Schlitzreihen: 1
Integrierter Schalldämpfer: Standard
Luftanschluss inkl. Drossel: Standard
Füße: Höhenverstellbar (Standard)

Charakteristika
Luftanschluss von unten (betrifft die U-Version).

Varianten (Auszug)

• BG 800 - 85 m³/h | 1 Schlitzreihe | Integrierter Schalldämpfer: Standard | Luftanschluss inkl. Drossel: Standard | Füße: Höhenverstellbar (Standard)
• BG 800 - 75, 120 m³/h | 1 oder 2 Schlitzreihen | Integrierter Schalldämpfer: Standard | Luftanschluss inkl. Drossel: Standard | Füße: —
• BG 800 - 85 m³/h | 1 Schlitzreihe | Integrierter Schalldämpfer: — | Luftanschluss inkl. Drossel: — | Füße: —

Weitere Informationen
Seitenansichten, Luftkanal-Anordnungen (nicht maßstäblich, Maße in mm) und Produktabbildungen stehen zur Unterstützung bei Auswahl und Einbau zur Verfügung.

Technische Spezifikationen

• Serie: LDU
• Schlitzbreite: 30 mm
• Anzahl der Schlitzreihen: 1 (einreihig) oder 2 (andere LDU-Varianten)
• Luftanschlussoptionen: seitlich (S), von unten (U) oder ohne separaten Anschluss für Druckböden (‑)
• Typische Nennvolumenströme: BG 800 ≈ 75–85 m³/h, BG 1000 ≈ 80–140 m³/h (variantenabhängig)
• Integrierter Schalldämpfer: Standard für die angegebenen Varianten
• Luftanschluss mit Drossel: Standard
• Füße: Höhenverstellbar (Standard)
• Wartung: Herausnehmbarer Schmutzfang und herausnehmbare Verteilplatten zur einfachen Reinigung
