Instrumento de test para la aviónica ILS-3M

para la aeronáuticaportátilcompacto

Resumen del producto

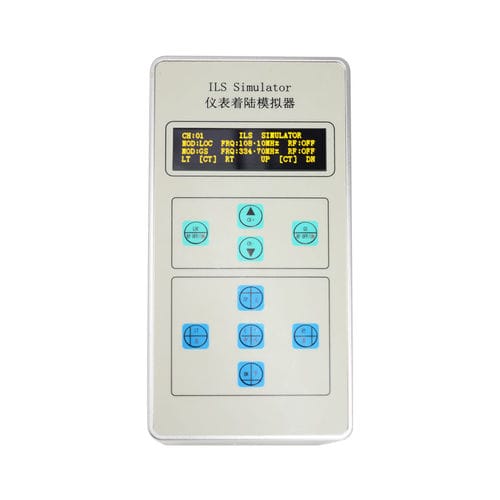

El simulador de aterrizaje por instrumentos ILS-3M es un equipo portátil, compacto y altamente integrado para pruebas cualitativas in situ de los sistemas de aterrizaje por instrumentos (ILS) embarcados. Proporciona la confirmación del estado de los receptores ILS instalados en aeronaves estacionadas en plataforma. La unidad genera señales RF que cubren las bandas completas de LOC y GS con profundidad de modulación ajustable y modulación diferencial (DDM) para emular las señales terrestres de localizador y glide slope. Una antena dedicada transmite las señales de baliza (MB) — lejana, media y cercana — para validar la recepción de las balizas y el rendimiento del receptor ILS.

Especificaciones técnicas

• Alimentación: Dos baterías de litio 18650 de 3,7 V 2600 mAh
• Modos de funcionamiento: LOC (localizer), GS (glide slope), MB (marker beacon)
• LOC: 108.10–111.95 MHz (40 canales); precisión ±0,0025 %; tonos de audio 90Hz/150Hz/1020Hz (controlables); modulación AM profundidad 12–28 %; rango DDM -0,15 a +0,15 (paso 0,01); potencia de transmisión 0±1,5 dBm
• GS: 329.15–335.00 MHz (40 canales); precisión ±0,0025 %; tonos de audio 90Hz/150Hz (controlables); modulación AM profundidad 30–50 %; rango DDM -0,15 a +0,15 (paso 0,01); potencia de transmisión 0±1,5 dBm
• MB: 75.0 MHz; precisión ±0,005 %; tonos de audio 400Hz/1300Hz/3000Hz (controlables); modulación AM profundidad ≥65 %; potencia de transmisión ≥-5 dBm
• Distancia de operación: LOC/GS 4–6 m; MB 2–3 m
• Peso: ≤ 1,5 kg; Dimensiones: 215 × 108 × 65 mm
• Ambiental: Temperatura de funcionamiento -10 a +45 °C; Temperatura de almacenamiento -25 a +60 °C
