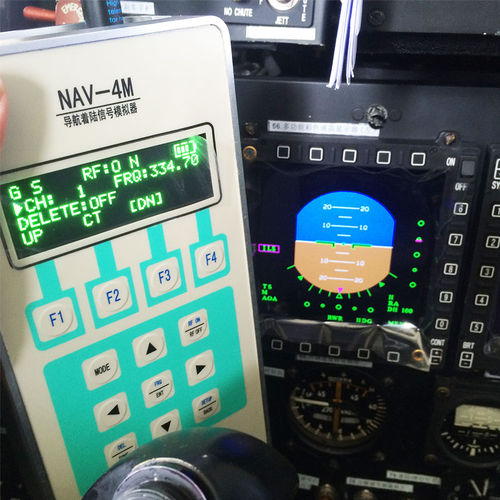

Instrumento de test para la aviónica NAV-4M

de bateríade NAV/COMportátil

Resumen del producto El NAV-4M es un simulador de aterrizaje por instrumentos portátil que opera en la banda VHF. Simula señales de localizador (LOC), glide slope (GS), VOR y marker beacon (MB) para verificar in situ el funcionamiento de receptores LOC, GS, VOR y MB. Está diseñado para pruebas en tierra, verificación de alineación y tareas de mantenimiento.

Especificaciones técnicas (vista tabla)

• 1 | Alimentación | Principal: dos baterías 18650 3,7V 2600mAh; Respaldo: +7.5～+12VDC ≥600mA; Corriente de operación ≤550mA
• 2 | Modos - LOC | Portadora: 40 canales, 108.10–111.95MHz, precisión ±0.0025%; Audio: 90Hz/150Hz/1020Hz; Modulación: AM profundidad 12–28%; Rango DDM -0.15 a +0.15 (paso 0.01); Potencia Tx 0±1.5dBm
• 2 | Modos - GS | Portadora: 40 canales, 329.15–335.00MHz, precisión ±0.0025%; Audio: 90Hz/150Hz; Modulación: AM 30–50% profundidad; Rango DDM -0.15 a +0.15 (paso 0.01); Potencia Tx 0±1.5dBm
• 2 | Modos - VOR | Portadora: 160 canales, 108.00–117.95MHz, precisión ±0.0025%; Audio: 30Hz/9960Hz/1020Hz; Modulación: AM 20–40% profundidad y FM desviación ±480Hz; Ajuste de ángulo 0–359° (paso 10°, precisión ±1.5°); Potencia Tx 0±1.5dBm
• 2 | Modos - MB | Portadora: 75.0MHz, precisión ±0.005%; Audio: 400Hz/1300Hz/3000Hz; Modulación: AM ≥65%; Potencia Tx ≥-5dBm
• 3 | Distancia de operación | LOC/GS: 4–6 m; MB: 2–3 m
• 4 | Especificaciones físicas | Peso ≤1.5 kg; Dimensiones 215×108×65 mm
• 5 | Adaptabilidad ambiental | Temperatura de funcionamiento -10 a +45℃; Temperatura de almacenamiento -25 a +60℃

Características / Especificaciones técnicas

• Nombre del modelo: NAV-4M
• Función: Emisor radio portátil para simular señales LOC, GS, VOR y MB y verificar el funcionamiento de receptores en campo
• Alimentación: Principal – dos baterías 3,7V 2600mAh 18650; Respaldo – +7.5～+12VDC ≥600mA; Corriente de operación ≤550mA
• Modo LOC: 40 canales (108.10–111.95MHz), precisión ±0.0025%, audio 90Hz/150Hz/1020Hz, AM 12–28% profundidad, DDM -0.15 a +0.15 (paso 0.01), Potencia Tx 0±1.5dBm
• Modo GS: 40 canales (329.15–335.00MHz), precisión ±0.0025%, audio 90Hz/150Hz, AM 30–50% profundidad, DDM -0.15 a +0.15 (paso 0.01), Potencia Tx 0±1.5dBm
• Modo VOR: 160 canales (108.00–117.95MHz), precisión ±0.0025%, audio 30Hz/9960Hz/1020Hz, AM 20–40% profundidad y FM ±480Hz desviación, ajuste de ángulo 0–359° (paso 10°, precisión ±1.5°), Potencia Tx 0±1.5dBm
• Modo MB: Portadora 75.0MHz, precisión ±0.005%, audio 400Hz/1300Hz/3000Hz, AM ≥65%, Potencia Tx ≥-5dBm
• Distancia de operación: LOC/GS 4–6 m; MB 2–3 m
• Físico: Peso ≤1.5 kg; Dimensiones 215×108×65 mm
• Medioambiental: Funcionamiento -10 a +45℃; Almacenamiento -25 a +60℃
