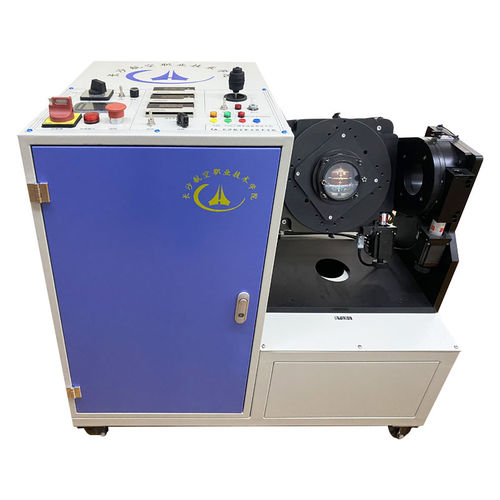

Banco de ensayo eléctrico SBL-200

de conversiónpara sistema de aviónicapara la aeronáutica

Descripción del producto
La plataforma docente de alimentación secundaria SBL-200 consta de una batería, un convertidor, un circuito de control del indicador de actitud y un circuito de carga. Está diseñada para la formación aeronáutica y las demostraciones de laboratorio, mostrando el funcionamiento del indicador de actitud mediante la simulación del cabeceo y el alabeo de la aeronave. La plataforma facilita ejercicios prácticos sobre el comportamiento de los instrumentos y procedimientos de seguridad de vuelo.

Principales características

• Convierte 24 V CC a una salida trifásica aeronáutica de 36 V/400 Hz
• Simula la visualización del indicador de actitud (cabeceo y alabeo)

Especificaciones técnicas

• Modelo: SBL-200
• Componentes principales: batería, convertidor, circuito de control del indicador de actitud, circuito de carga
• Función: simular el indicador de actitud para formación y demostración
• Tensión de funcionamiento: 220±15% VAC
• Tensión de salida (batería): 24 VDC
• Tensión de salida (convertidor): 36±10% V
• Rango de visualización de frecuencia: 400±20 Hz
• Precisión de visualización de frecuencia: ±5 Hz
• Dimensiones máximas: 600 x 500 x 900 mm
• Temperatura de funcionamiento: -10 °C a +45 °C
• Temperatura de almacenamiento: -10 °C a +45 °C
• Humedad relativa: 10–90 % RH
