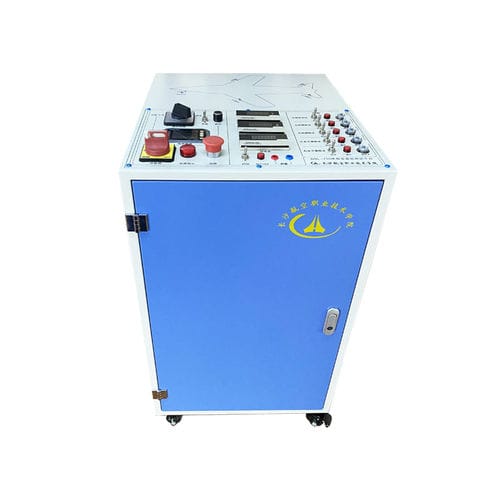

Banco de ensayo de conversión DBL-750

eléctricopara sistema de aviónicapara la aeronáutica

Descripción general
La plataforma docente de alimentación secundaria DBL-750 consta de batería, convertidor, cargador, circuito de carga, filamento y sonda Pitot. Está destinada a entornos de formación aeronáutica para convertir corriente continua en corriente alterna de norma aérea, alimentar cargas representativas y simular los procesos de deshielo y calentamiento de la sonda Pitot en demostraciones instructivas.

Características principales

• Convierte 24V DC a 115V AC monofásico conforme a estándares aeronáuticos.
• Simula el funcionamiento del sistema de deshielo y suministra energía para el calentamiento de la sonda Pitot.
• Simulación de frecuencia en torno a 400 Hz con precisión de visualización ±5 Hz.
• Dimensiones compactas aptas para aulas y laboratorios (≤600×500×900 mm).

Especificaciones técnicas

• Tensión de alimentación: 220±15% VAC
• Tensión de salida: Batería 24V DC; Convertidor 115±10% V
• Visualización de frecuencia: Rango 400±20 Hz; Precisión ±5 Hz
• Dimensiones: No exceder 600×500×900 mm
• Adaptabilidad ambiental: Temperatura de funcionamiento -10 °C a +45 °C; Temperatura de almacenamiento -10 °C a +45 °C; Humedad relativa 10–90% HR

Aplicaciones

• Escuelas de formación de vuelo y departamentos de ingeniería aeronáutica para demostraciones prácticas
• Talleres de aviónica y mantenimiento para ilustrar circuitos de deshielo y calentamiento
• Laboratorios de I+D y pruebas para validación de sistemas de alimentación secundaria y calefacción aeronáutica
