Banco de ensayo presión

temperaturade rendimientopara generadores

Descripción del producto

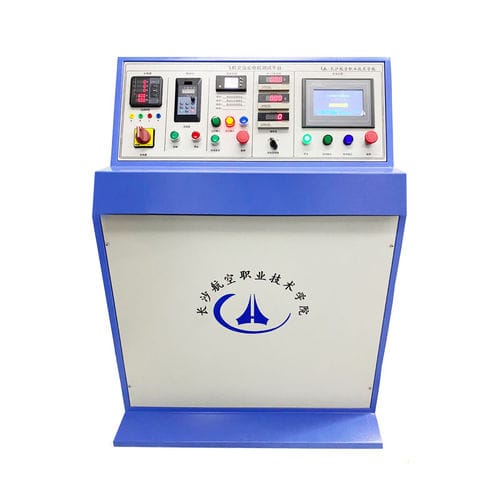

El sistema de ensayo para generador CC de aeronave es una solución de banco para pruebas de rendimiento y compatibilidad de generadores CC y reguladores aeronáuticos. Integra un armario de control, unidad de alimentación, banco de carga CC y cables de prueba para evaluar modelos como el generador ZF-1.5 y el regulador TY-1500 bajo condiciones eléctricas y térmicas definidas.

Características principales

• Soporte para el generador ZF-1.5 con dos potencias según el método de refrigeración: 500 W (ventilación espontánea) y 1000 W (ventilación forzada).
• Garantiza salida regulada y funcionamiento en paralelo estable; incorpora protección contra corriente inversa, tolerancia a sobrecargas y diseño para reducir interferencias radioeléctricas.
• Construcción bobinada en derivación de cuatro polos con sentido de giro reversible para pruebas funcionales.
• Instalación flexible: admite montaje horizontal, inclinado y vertical.

Especificaciones técnicas

• Método de refrigeración: circulación de aire forzada / ventilación espontánea.
• Potencia nominal: 1000 W (forzada) / 500 W (espontánea).
• Tensión nominal: 27.5 V.
• Corriente nominal: 40 A (forzada) / 20 A (espontánea).
• Rango de velocidad: 3800–5900 RPM.
• Condición de operación: continua.
• Corriente de sobrecarga admisible: 50 A (forzada) / 24 A (espontánea); duración de sobrecarga: 2 minutos.
• Corriente de excitación máxima en estado térmico (a 3800 RPM, 27.5 V, corriente nominal): 2.80 A (forzada) / 2.55 A (espontánea).
• Requisito de flujo de aire para ventilación forzada: ≥ 30 L/s a presión atmosférica normal.
• Aumento de temperatura máxima permitido (°C): Colector 75 (forzada) / 120 (espontánea); Bobina de excitación 55 (forzada) / 105 (espontánea); Bobina de inducido 75 (forzada) / 120 (espontánea).

Componentes del sistema y aplicaciones

• Componentes estándar: armario de control principal, unidad de alimentación, banco de carga CC, cables de prueba, generador CC aeronáutico (p.ej. ZF-1.5), regulador de generador CC (p.ej. TY-1500).
• Uso principal: pruebas de rendimiento, verificaciones de compatibilidad operativa y ensayos de aceptación para generadores y reguladores CC aeronáuticos.
• Capacidades de ensayo: comprobaciones de regulación de voltaje/corriente, pruebas de funcionamiento en paralelo, verificación de límites de sobrecarga y térmicos, validación de requisitos de ventilación.
• Instalación y operación: diseñado para bancos de prueba en laboratorio o taller con disposiciones para cableado seguro, puntos de medida y perfiles de carga configurables.
