Cric pour avion 1488.00

hydrauliquepneumatiquemécanique

Présentation

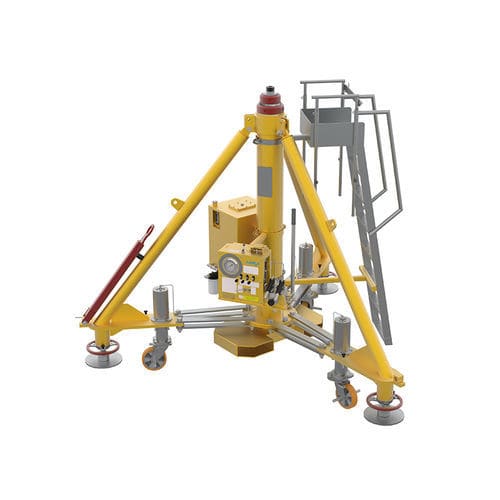

Le modèle 1488.00 est un vérin tripode hydraulique multi-étages 30 t conçu pour les opérations de levage d'aéronefs en maintenance. LANGA Hydraulic Tripod Jacks présente une conception modulaire orientée aéronautique, optimisant l'efficacité opérationnelle et réduisant le coût du cycle de vie. Plusieurs options de pompe et d'accessoires permettent d'adapter l'équipement aux procédures de soutien au sol. Chaque unité est testée sur banc pneumatique et contrôlée latéralement à 15 % de la charge verticale avant livraison.

Applicabilité
NEZ | PRINCIPAL | PAVILLON
A330 MRTT, Wide Body UNIV (A330/340/350 + B777/787/747), B767-400ER, B767-400, B767-200/300, B747-800, B747, P-3 Orion, A310, A330, A340-200/300, A340-500/600, A350, B777, A300, B787, L1011

Caractéristiques standard

• Pompe manuelle à main avec modes haute et basse pression.
• Pompe hydraulique entraînée pneumatiquement pour des opérations rapides.
• Soupape de décharge hydraulique pour protection contre les surcharges et compensation de l'expansion du fluide liée à la température.
• Joints à faible friction et joint secondaire/anneau d'usure pour protection contre les contaminants.
• Alésage du cylindre et extensions chromés dur pour résistance à l'usure.
• Écrous de sécurité manuels pour un levage sécurisé.
• Tableau de commande avec manomètre à double échelle (bar/t) et niveau à bulle pour un nivellement précis.
• Roulettes robustes avec freins pour un remorquage et un positionnement sûrs.
• Bandeau de remorquage interchangeable entre les jambes pour une flexibilité de transport.
• Jambes avec rotules et réglage mécanique de la hauteur pour surfaces inégales et tâches de mise à niveau.
• Peinture résistante Skydroll (jaune standard) ; pièces non peintes galvanisées ou nitrurées pour la corrosion.
• Capote textile de protection contre la pluie.
• Échelle auxiliaire pour crics multi-étages ou hauteur fermée > 2 m.
• Conditionné sur palette pour l'expédition.
• Dimensions des douilles selon la norme SAE AS8091.
• Marquage CE selon EN12312 ; essai en usine à 150 % de la capacité nominale.

Options

• Couleur de peinture spéciale sur demande.
• Caisse fermée en bois pour le transport.
• Pompe électrohydraulique en remplacement de la pompe pneumatique.
• Dispositif de mesure de course pour retour de position.
• Roulettes pivotantes à ressort haute résistance.
• Fourreaux pour chariot élévateur pour transports longue distance.
• Roulettes pivotantes hydrauliques pour nivellement et garde au sol accrue (commandes au panneau ou par roue).
• Appareil de commande automatique/semiautomatique (voir équipements associés).
• Étalonnage du manomètre par laboratoire certifié.

Équipements associés

• Testeur universel de crics (P/N : 1542.00).
• Télécommande pour crics tripode (P/N : 1470.98).
• Système d'alignement laser (P/N : 1851.07).
• Système de pesage intégré sur crics (P/N : 1898.00).
• Groupe électrogène externe (P/N : 0671.00).
• I-jack système semi-automatique de levage d'aéronefs (P/N : 0677.00).
• Système d'aide : contrôle automatique du levage et du nivellement avec capteurs linéaires (P/N : 0339.99) ou inclinomètre électronique (P/N : 0339.98).

Spécifications techniques

• Modèle : 1488.00
• Dénomination commerciale : TRIPOD JACK
• Capacité : 30 t
• Type : Vérin tripode hydraulique multi-étages
• Options de pompage : Pompe manuelle (haute/basse), pompe hydraulique entraînée pneumatiquement ; pompe électrohydraulique en option
• Sécurité : Soupape de décharge hydraulique en cas de surcharge ; écrous de sécurité manuels
• Joints : Joints à faible friction avec joint secondaire/anneau d'usure
• Cylindre et extensions : Alésage chromé dur et extensions hydrauliques/mécaniques
• Contrôle : Tableau avec manomètre double échelle (bar/t) et niveau à bulle
• Mobilité : Roulettes robustes avec freins ; bandeau de remorquage interchangeable ; roulettes pivotantes à ressort ou hydrauliques en option
• Réglage de hauteur : Jambes avec rotules et réglage mécanique ; échelle auxiliaire pour crics multi-étages ou hauteur fermée > 2 m
• Finition : Peinture Skydroll résistante (jaune standard) ; pièces non peintes galvanisées ou nitrurées
• Douilles : Dimensions conformes SAE AS8091
• Certification & essais : Marquage CE selon EN12312 ; essai en usine à 150 % de la capacité nominale ; test latéral à 15 % de la charge verticale ; chaque unité testée avant livraison
• Conditionnement : Sur palette ; caisse en bois fermée en option
