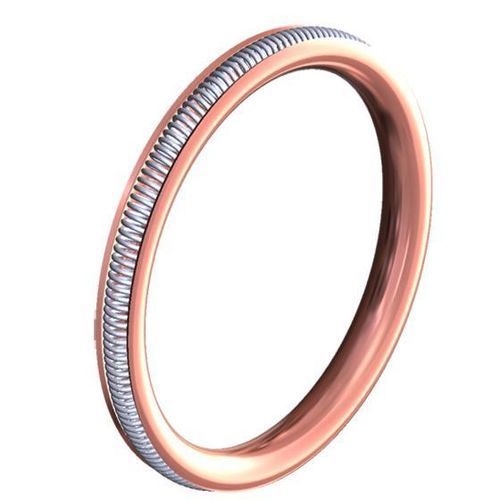

Joint à ressort

en Cen métalen inox

Présentation du produit
Ce joint de face intègre un ressort d'activation enfermé dans une enveloppe de type C-Seal, assurant une étanchéité métal‑sur‑métal auto‑activée par la pression. L'association des alliages de base et des traitements de surface permet d'étancher la plupart des fluides à des températures et pressions extrêmes tout en conservant des performances à long terme.

Applications

• Enveloppes de pression
• Trappes d'homme
• Générateurs de vapeur
• Applications exigeantes nécessitant des taux de fuite très faibles sous fortes contraintes

Conception et fonctionnement
Le ressort d'activation exerce une précharge uniforme sur la gaine, maintenant une force de contact contrôlée sur les surfaces d'étanchéité. La conception requiert une force de glissement modérée ; celle-ci peut être ajustée pour limiter l'usure et éviter l'endommagement des surfaces en conditions sèches ou peu lubrifiées.

Conception (formes spéciales)
Les C-Seal à activation par ressort sont fabriqués en configurations circulaires et non circulaires. Les formes non circulaires nécessitent souvent des outillages spéciaux. Des relations importantes existent entre hauteur libre et rayons de coin. Exemples de formes produites : carré, rectangulaire, ovale, piste ovale (racetrack).

Caractéristiques standard
Matériaux & ressorts : Matériaux : Alloy X-750, Alloy 718, 304 SS (autres matériaux sur demande). Ressorts : Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90.
Usage typique : applications exigeant des fuites très faibles sous fortes charges de serrage.
Température : Cryogénique à +1100°C (+2012°F).
Pression : Très haut vide à 79,770 psi (5,500 bar).
Taux de fuite : 1e-2 à 1e-12 mbar·l/s (selon traitement de surface).
Charge de serrage : 70 à 800 N/mm.
Dimensions : Diamètre face/radial : 9,5 mm à 4500 mm ; Section : 1,19 à 12,7 mm.
Tolérances minimales : ±0,05 mm.

Informations complémentaires
Les joints de face à activation par ressort sont utilisés lorsque le contrôle des fuites doit être strict. Ils sont disponibles dans une gamme de métaux, d'alliages de ressorts et de traitements de surface adaptés aux environnements haute température, haute pression et chimiquement agressifs.

Caractéristiques / spécifications techniques

• Matériaux : Alloy X-750, Alloy 718, 304 SS (autres matériaux sur demande)
• Ressorts : Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90
• Plage de température : Cryogénique à +1100°C (+2012°F)
• Plage de pression : Très haut vide à 79,770 psi (5,500 bar)
• Taux de fuite : 1e-2 à 1e-12 mbar·l/s (selon traitement)
• Charge de serrage : 70 à 800 N/mm
• Dimensions : Diamètre face/radial 9,5 mm à 4500 mm ; Section 1,19 à 12,7 mm ; Tolérances minimales ±0,05 mm
• Formes disponibles : circulaire et non circulaire (carré, rectangulaire, ovale, racetrack)
