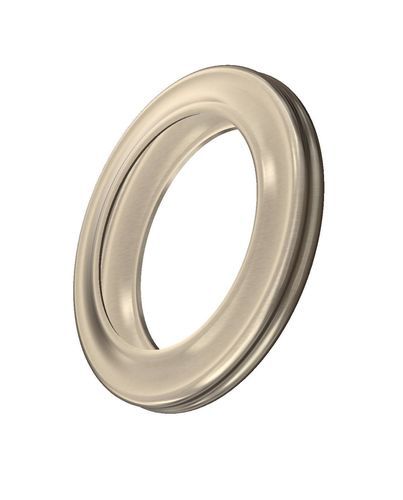

Joint à ressort Turbo

à section circulaireen métalpour aéronef

Présentation
Les joints turbo métalliques sont conçus pour des applications nécessitant une faible charge, de la flexibilité et une résistance aux hautes températures. Ils peuvent être énergisés par un ressort pour améliorer les performances d'étanchéité. Principalement utilisés comme joints de face, ils peuvent également être fabriqués en configurations axiales pour des applications spécifiques, par exemple les turbines à gaz de production d'énergie.

Applications

• Joints d'arbre turbine en face et axiaux pour applications flexibles à faible charge
• Énergie / production d'électricité (turbines à gaz) et autres machines tournantes présentant des mouvements limités, dilatation thermique ou désalignement

Conception et fonctionnement

• Conçus principalement comme joints de face ; configurations axiales disponibles
• Option d'énergisation par ressort pour améliorer l'étanchéité
• Adaptés pour accueillir des mouvements limités dus à la dilatation thermique, au désalignement ou au retour élastique accru
• Capacité d'étanchéité double (face & axial) pour s'adapter à différentes géométries et mouvements limités

Spécifications standard
Matériaux : Inconel X-750, Inconel 718, Waspaloy, Haynes 282
Usage type : applications avec cavités suffisamment larges et faible charge de compression ; similaire aux E-Seals
Température : cryogénique à +1010°C (+1859°F)
Pression : 3 à 30 BAR (43 à 435 PSI)
Taux de fuite : env. 7 (L/min) par mm de diamètre
Dimensions : diamètres face/radial 38 mm à 7100 mm
Section : 1,09 à 7,50 mm

Remarques
Ce composant est sans PFAS* par formulation (*sans PFAS signifie qu'il n'y a pas d'ajout intentionnel de PFAS ; des traces peuvent toutefois être possibles).

Caractéristiques / Spécifications techniques

• Matériaux : Inconel X-750, Inconel 718, Waspaloy, Haynes 282
• Plage de température d'utilisation : cryogénique jusqu'à +1010°C (+1859°F)
• Plage de pression nominale : 3 à 30 BAR (43 à 435 PSI)
• Performance de fuite : env. 7 (L/min) par mm de diamètre
• Diamètres disponibles (face/radial) : 38 mm à 7100 mm
• Sections disponibles : 1,09 mm à 7,50 mm
• Configurations : joints de face et conceptions axiales ; option énergisée par ressort
• Usage prévu : applications d'étanchéité flexibles à faible charge avec mouvements limités, dilatation thermique ou désalignement
• Statut PFAS : Considéré sans PFAS* (pas d'ajouts intentionnels)
