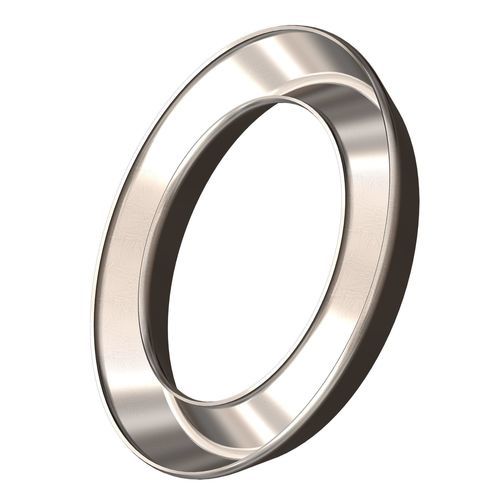

Joint plat V

E-ringen métalpour aéronef

Présentation Ce joint facial métallique en V offre une grande hauteur de soulèvement de bride, des exigences de couple de boulonnage réduites et un comportement d'étanchéité activé par la pression. Adapté aux applications nécessitant de faibles charges de serrage et une résistance aux températures élevées.

Personnalisation Ces joints métalliques peuvent être fournis avec différentes finitions de surface, plaquages et revêtements (y compris plaquages souples ou revêtements fins) afin d'optimiser les performances d'étanchéité et la compatibilité avec les brides associées.

Applications typiques

• Joints de carénage (shroud)
• Brides de buses d'injection sur turbines de production d'électricité

Sans PFAS Par nature, ce composant est Sans PFAS*. *« Sans PFAS » signifie ici qu'aucune substance PFAS n'est intentionnellement ajoutée lors de la fabrication ; des traces ne peuvent être exclues en raison de la contamination environnementale.

Fonction d'étanchéité & mouvement — Rappel élastique Les V-Seals sont conçus pour un fort rappel élastique et fonctionnent comme des joints à faible charge. Cette faible charge permet d'obtenir une bonne étanchéité lorsqu'ils sont utilisés avec des plaquages ou revêtements souples favorisant la conformité.

Fonction d'étanchéité & mouvement — Conception Les critères de conception de base doivent être pris en compte lors de la sélection du joint. Il existe une relation directe entre le diamètre extérieur (OD) du joint et la hauteur libre : des hauteurs libres plus importantes augmentent la résilience et rendent les performances plus homogènes.

Caractéristiques techniques

• Matériaux : Alliage Inconel® X-750, Alliage Inconel® 718
• Utilisation type : applications à faibles exigences de charge et étanchéité limitée
• Plage de température : cryogénique à +1100 °C (+2012 °F)
• Plage de pression : vide à 300 psi (20 bar)
• Taux de fuite : 1e-1 à 1e-7 mbar*l/s (selon le traitement postérieur)
• Charge de serrage : sans ressort 20 à 70 N/mm
• Dimensions : Diamètre 30 mm à 4500 mm ; Section 2,39 à 12,70 mm ; Tolérances minimales ±0,05 mm
