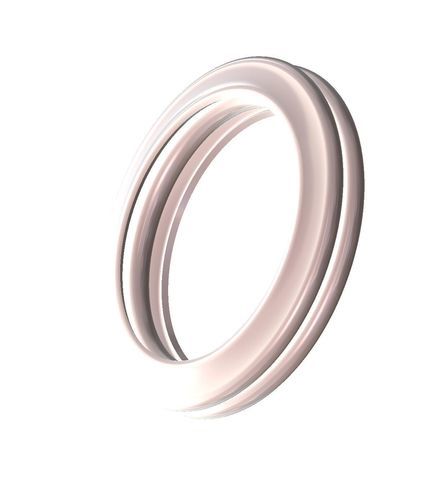

Joint à ressort

en Een métalpour aéronef

Présentation
Les joints E à face métallique sont conçus pour fonctionner dans des applications exigeantes telles que l'aéronautique, où sont requis faible charge, flexibilité et résistance aux hautes températures. Les joints travaillent principalement dans les limites élastiques du matériau. Disponibles en solutions d'étanchéité de face pour pression interne et externe, ils peuvent être personnalisés avec des plaquages ou revêtements pour remplir les imperfections de surface et améliorer l'étanchéité.

Applications

• Composants aéronautiques (ex. : cages de moteurs à turbine à gaz)
• Turbines à gaz et production d'énergie
• Conduits d'air chaud
• Accouplements de collecteurs d'échappement
• Sièges de clapets à boisseau sphérique
• Autres cavités subissant de grandes séparations en fonctionnement normal

Caractéristiques clés

• Grande flexibilité et excellent retour élastique, important pour les cavités à grande séparation
• Conçu pour des charges de compression faibles avec un retour élastique supérieur à de nombreux types de joints métalliques
• Bonne résistance à la fatigue
• Capacité haute température
• Peut être fourni avec plaquages/revêtements pour combler les imperfections de surface et améliorer l'étanchéité
• Disponible en joints de face pour pression interne et externe et sections transversales personnalisables, y compris conceptions multic-onvolutées

Fonction d'étanchéité et comportement mécanique
Les E-Seals présentent d'excellentes relations charge-déflexion. Les exigences en charge de compression sont très faibles avec un retour élastique plus élevé comparé à d'autres types de joints métalliques. Les besoins en charge augmentent proportionnellement à la pression du système, étendant la capacité de retour élastique dans des conditions extrêmes.

Remarques sur les PFAS
De par sa nature, ce composant est PFAS-Free*. (PFAS-Free signifie ici que le fabricant n'ajoute pas intentionnellement de matériaux PFAS dans le produit, sans exclure la possibilité de traces.)

Caractéristiques / spécifications techniques

• Matériaux : Inconel® X-750, Inconel® 718, Waspaloy, Haynes 282
• Utilisation : applications nécessitant faible charge, flexibilité et capacité haute température
• Température : -250°C à +925°C
  (-423°F à +1700°F)
• Pression : 3 à 30 BAR
  (43 à 435 PSI)
• Taux de fuite : 7 (L/min)/mm de diamètre
• Charge de serrage : les charges linéaires varient de 20 N/mm jusqu'à plus de 500 N/mm de circonférence du joint
• Dimensions : Diamètre de face / Diamètre radial : 6,35 mm à 7100 mm
  Section : 0,89 à 12,70 mm
  Tolérances minimales : -/+0,07 mm
