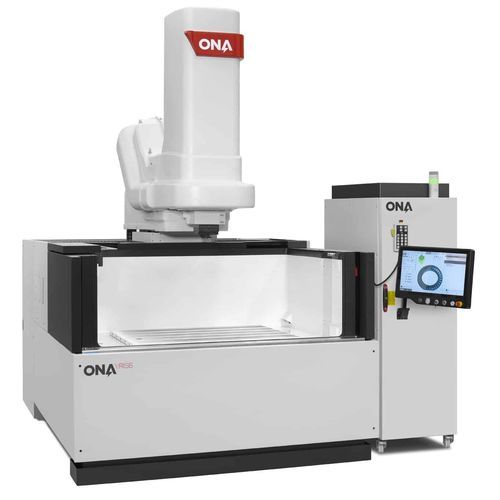

EDM par enfonçage IRIS 6+

Présentation
L'ONA IRIS 6+ est une machine d'électroérosion par enfonçage offrant connectivité avancée et numérisation. Elle intègre un générateur 100 % numérique et un moteur graphique pour la simulation et la conversion de projets, permettant un contrôle précis des processus et une réduction des retouches.

Points clés

• Générateur 100 % numérique, entièrement configurable et programmable.
• Connectivité élevée et simulation numérique via un moteur graphique pour minimiser les erreurs.
• Générateur atteignant jusqu'à 400 A pour les opérations d'érosion à haute puissance.
• Cycle d'érosion optimisé réduisant l'usure des électrodes et s'adaptant aux conditions d'étincelage.

Tableau technique (spécifications sélectionnées)

• Déplacement axe X (individuel) : 1.000 mm — 39.37 in
• Déplacement axe Y : 800 mm — 31.5 in
• Course du porte‑électrode : 500 mm — 19.7 in
• Distance max. entre table et tête : 800 mm — 31.49 in
• Dimensions internes du bac (L x l x H) : 1.700 x 1.150 x 600 mm — 66.93 x 45.28 x 23.62 in
• Dimension de la table : 1.200 x 800 mm — 47.24 x 31.49 in
• Charge admissible sur table : 4.000 kg — 8.820 Ibs
• Type de bac : Porte à abattant
• Poids max. d'électrode : 300 kg — 440 Ibs
• Rugosité minimale : 0,08–0,1 µm Ra
• Options d'intensité du générateur : 100 / 200 / 400 A

Avantages de la technologie ONA IRIS

• Générateur entièrement numérique et programmable avec jusqu'à 30 paramètres d'étincelage réglables.
• Économie d'électrodes : usure réduite jusqu'à 500 % grâce à l'optimisation du générateur.
• Jusqu'à 30 paramètres configurables pour ajuster précisément l'étincelage selon les matériaux et conditions.
• Générateur environ 30 % plus puissant que les solutions courantes, atteignant jusqu'à 400 A.
• Système de commande jusqu'à 8 axes interpolants et compensation volumétrique sur toute la zone de travail.

Spécifications techniques

• Nom du modèle : ONA IRIS 6+
• Type de machine : Électroérosion par enfonçage (sinking EDM)
• Déplacement axe X (individuel) : 1.000 mm
• Déplacement axe Y : 800 mm
• Course porte‑électrode : 500 mm
• Distance max table‑tête : 800 mm
• Dimensions internes bac (L x l x H) : 1.700 x 1.150 x 600 mm
• Dimension table : 1.200 x 800 mm
• Charge admissible table : 4.000 kg
• Type de bac : Porte à abattant
• Poids max. électrode : 300 kg
• Finition de surface (rugosité minimale) : 0,08–0,1 µm Ra
• Options intensité générateur : 100 / 200 / 400 A
• Générateur numérique : configurable, programmable, jusqu'à 30 paramètres d'étincelage réglables
• Commande : jusqu'à 8 axes interpolants avec compensation volumétrique
