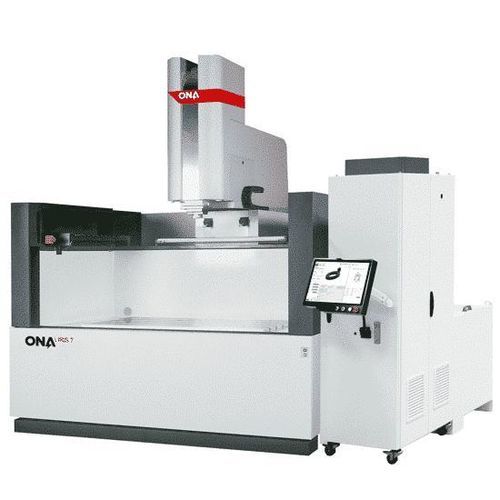

EDM par enfonçage IRIS 7

Aperçu
Électroérosion par enfonçage modulaire conçue pour pièces lourdes et finitions précises. La connectivité et la numérisation permettent la simulation de projets et réduisent les erreurs grâce à un moteur graphique transformant les exigences en stratégies d'usinage précises. Structure très rigide en fonte stabilisée à grain fin mélangée au graphite, axe C renforcé pour électrodes à fort moment d'inertie, retour de position direct par règles linéaires (0,1 µm) et options de générateur jusqu'à 400 A. La commande prend en charge jusqu'à 8 axes interpolants simultanés et la compensation volumétrique sur toute la zone de travail.

Avantages

• Structure en fonte et graphite permettant le traitement de pièces jusqu'à 25.000 kg.
• Axe C renforcé pour une érosion stable avec électrodes à fort moment d'inertie (~12 000 kg/cm2).
• Retour de position direct par règles linéaires, résolution 0,1 µm, pour une précision géométrique élevée.
• Générateurs puissants (options jusqu'à 400 A) pour une capacité d'érosion accrue.
• Commande CNC avancée : jusqu'à 8 axes interpolants et compensation volumétrique pour contours complexes et précis.

Données principales de la machine (à partir du tableau des spécifications)
Course axe X (individuelle) : 1.500 mm (59.05 in)
Course axe Y : 700/1.000 mm (29.53 / 39.37 in)
Course axe Z : 650/800 mm (25.59 / 31.50 in)
Distance max. table–tête : 1.200 mm (47.24 in)
Dimensions internes de la cuve : Long. 2.300 mm (90.55 in) · Larg. 1.500 mm (59.05 in) · Haut. 1.000 mm (39.37 in)
Dimensions table de travail : 1.700 x 1.000 mm (66.92 x 39.37 in)
Charge admissible sur table : 15.000 kg (33070 Ibs)
Type de cuve : Porte à ouverture descendante
Poids maximum d'électrode : 300 kg (440 Ibs)
Intensité du générateur : 100 | 200 | 400 A

Caractéristiques techniques

• Nom du modèle : ONA IRIS 7
• Famille de machine : Électroérosion par enfonçage (modulaire)
• Course X (individuelle) : 1.500 mm
• Course Y : 700 / 1.000 mm
• Course Z : 650 / 800 mm
• Distance max. table–tête : 1.200 mm
• Cuve interne (L x l x H) : 2.300 x 1.500 x 1.000 mm
• Table de travail : 1.700 x 1.000 mm
• Charge admissible table : 15.000 kg
• Poids max. d'électrode : 300 kg
• Type de cuve : Porte à ouverture descendante
• Options d'intensité du générateur : 100 A, 200 A, 400 A
• Retour de position : Règles linéaires, résolution 0,1 µm
• Matériau de la structure : Fonte stabilisée à grain fin mélangée au graphite
• Axe C : Renforcé pour électrodes à fort moment d'inertie (~12 000 kg/cm2)
• Capacités de commande : Jusqu'à 8 axes interpolants et compensation volumétrique sur toute la zone de travail
