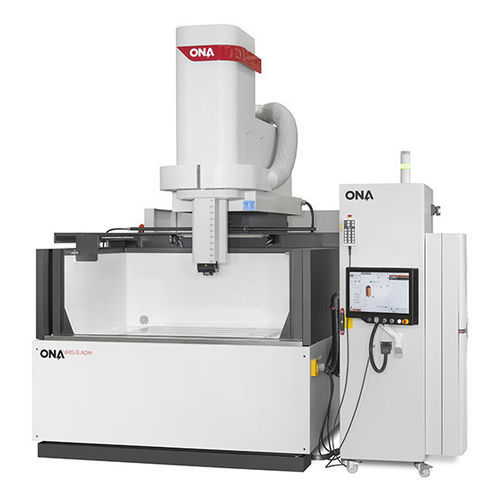

EDM par enfonçage IRIS 6 A0M

Présentation
Solution d'érosion par enfonçage (EDM) entièrement connectée, dotée d'un moteur graphique performant pour simuler précisément chaque projet et réduire le risque d'erreur. Permet la planification par simulation afin de traduire le cahier des charges en stratégies d'usinage reproductibles.

Spécifications (tableau)
Course axe X (individuelle) : 1 000 mm — 39,37 po
Course axe Y : 750 mm — 29,53 po
Course du porte-électrode : 650 mm — 25,59 po
Distance maxi entre table et tête : 1 000 mm — 39,37 po
Dimensions internes du bac — Longueur : 1 800 mm — 70,87 po
Dimensions internes du bac — Largeur : 1 300 mm — 51,18 po
Dimensions internes du bac — Hauteur : 700 mm — 27,56 po
Dimension de la table : 1 200 x 1 000 mm — 47,24 x 39,37 po
Charge admissible sur la table : 5 000 kg — 11 023 lb
Type de bac : Fixe
Poids maxi d'électrode : 300 kg — 661 lb
Rugosité minimale : 0,08–0,1 µm Ra
Intensité du générateur : 100|200|400 A

Avantages

• Générateur 100 % numérique, programmable et configurable selon le procédé.
• Réduction de la consommation et de l'usure des électrodes jusqu'à 500 % grâce à l'optimisation des décharges.
• Réglage numérique complet de l'étincelle avec jusqu'à 30 paramètres pour optimiser l'érosion.
• Générateur innovant offrant environ +30 % de puissance par rapport aux unités standards, atteignant jusqu'à 400 A.
• Contrôle avancé avec jusqu'à 8 axes interpolants simultanés et compensation volumétrique sur toute la zone de travail.

Caractéristiques / spécifications techniques

• Course axe X (individuelle) : 1 000 mm
• Course axe Y : 750 mm
• Course du porte-électrode : 650 mm
• Distance maxi entre table et tête : 1 000 mm
• Dimensions internes du bac — Longueur : 1 800 mm
• Dimensions internes du bac — Largeur : 1 300 mm
• Dimensions internes du bac — Hauteur : 700 mm
• Dimension de la table : 1 200 x 1 000 mm
• Charge admissible sur la table : 5 000 kg
• Type de bac : Fixe
• Poids maxi d'électrode : 300 kg
• Rugosité minimale : 0,08–0,1 µm Ra
• Intensité du générateur : 100|200|400 A
