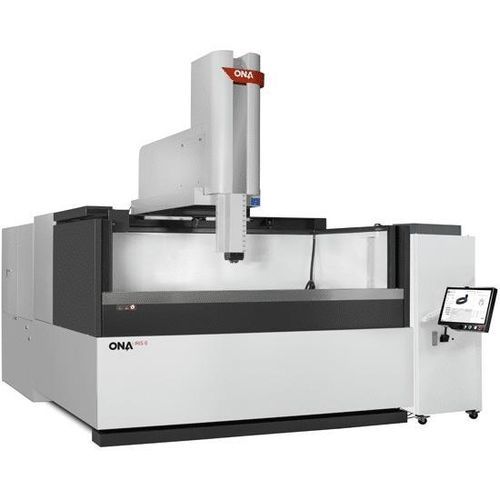

EDM par enfonçage IRIS 8

Présentation
Un nouveau niveau de connectivité et de numérisation permettant de simuler n'importe quel projet et de réduire le risque d'erreur grâce à un moteur graphique performant qui transforme les besoins en résultats précis, rentables et reproductibles. Conçue pour les pièces lourdes et les opérations d'érosion complexes. Connectez. Simulez. Gagnez.

Avantages de la technologie ONA IRIS

• Structure mécanique très rigide en fonte à grain fin stabilisée avec graphite, permettant des pièces jusqu'à 25 000 kg.
• Axe C renforcé pour une stabilité d'érosion avec des électrodes à fort moment d'inertie (env. 12 000 kg/cm2).
• Mesure directe de position par règles linéaires avec résolution 0,1 µm pour une grande précision positionnelle.
• Conception innovante du générateur : 30 % plus puissant que les unités courantes sur le marché, jusqu'à 400 A.
• Contrôle avancé avec jusqu'à 8 axes interpolés simultanément et compensation volumétrique sur l'ensemble de la zone de travail.

Spécifications (d'après le tableau produit)

• Déplacement axe X (individuel) : 2 000 mm — 78.74 in
• Déplacement axe Y : 750 / 1 000 mm — 29.53 in
• Déplacement axe Z : 650 / 800 mm — 25.59 in
• Distance max. entre table et tête : 1 200 mm — 47.24 in
• Dimensions intérieures réservoir (L×l×H) : 2 800 × 1 500 × 1 000 mm — 110.24 × 59.05 × 39.37 in
• Dimension de la table : 2 200 × 1 000 mm — 86.61 × 39.37 in
• Poids admissible sur table : 20 000 kg — 44 093 lbs
• Type de cuve : porte basculante (Drop door)
• Poids maxi électrode : 300 kg — 660 lbs
• Intensité du générateur : 100 | 200 | 400 A

Caractéristiques techniques

• Modèle : ONA IRIS 8
• Adaptée aux pièces jusqu'à 25 000 kg
• Déplacement axe X (individuel) : 2 000 mm
• Déplacement axe Y : 750 / 1 000 mm
• Déplacement axe Z : 650 / 800 mm
• Distance max. table‑tête : 1 200 mm
• Dimensions intérieure réservoir (L×l×H) : 2 800 × 1 500 × 1 000 mm
• Dimension de la table : 2 200 × 1 000 mm
• Charge admissible table : 20 000 kg
• Poids maxi électrode : 300 kg
• Options d'intensité du générateur : 100, 200, 400 A
• Type de cuve : porte basculante (Drop door)
• Mesure de position directe par règles linéaires, résolution 0,1 µm
• Commande : jusqu'à 8 axes interpolés simultanément et compensation volumétrique sur l'aire de travail
