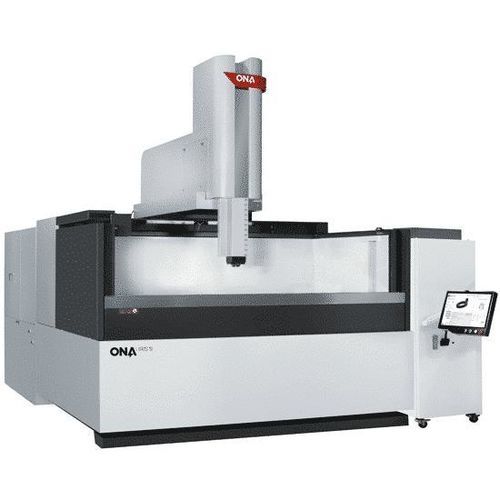

EDM par enfonçage IRIS 9

Aperçu du produit
Un nouveau niveau de connectivité et de numérisation permettant de simuler tout projet et de réduire le risque d'erreur grâce à son moteur graphique puissant, capable de transformer vos besoins en résultats précis, rentables et pertinents. Connecter. Simuler. Réussir.

Avantages de la technologie ONA IRIS

• Structure mécanique très rigide en fonte à grains fins stabilisée et enrichie en graphite, permettant des pièces jusqu'à 25 000 kg.
• Axe C renforcé assurant la stabilité lors de l'érosion avec des électrodes à fort moment d'inertie (env. 12 000 kg/cm2).
• Mesure directe de position par règles linéaires avec une résolution de 0,1 µm.
• Innovation technologique : générateur 30 % plus puissant que la concurrence, capable d'atteindre jusqu'à 400 A.
• Commande performante avec jusqu'à 8 axes interpolés simultanément et compensation volumétrique sur l'ensemble du volume de travail.

Spécifications techniques (tableau)
Déplacement axe X (individuel) : 2 000 mm / 78,74 in
Déplacement axe Y : 1 200 mm / 47,24 in
Déplacement axe Z : 800 mm / 31,49 in
Distance max. table-tête : 1 200 mm / 47,24 in
Dimensions intérieures cuve - Longueur : 2 800 mm / 110,24 in
Dimensions intérieures cuve - Largeur : 1 700 mm / 66,92 in
Dimensions intérieures cuve - Hauteur : 1 000 mm / 39,37 in
Dimensions table de travail : 2 200 x 1 200 mm / 86,61 x 39,37 in
Charge admissible sur table : 20 000 kg / 44 093 lbs
Type de cuve : porte basculante
Poids maximal d'électrode : 300 kg / 440 lbs
Intensité du générateur : 100 | 200 | 400 A

Informations complémentaires sur le produit
Conçue pour des performances maximales avec des pièces très volumineuses (la famille de machines supporte des masses importantes). Inclut des fonctions avancées de connectivité et de numérisation permettant la simulation de projets et la réduction du risque d'erreur. La forte rigidité mécanique et le générateur puissant rendent la machine adaptée aux applications d'électroérosion lourdes nécessitant stabilité et courants élevés.

Caractéristiques / spécifications techniques

• Modèle : ONA IRIS 9
• Déplacement axe X (individuel) : 2 000 mm
• Déplacement axe Y : 1 200 mm
• Déplacement axe Z : 800 mm
• Distance maximale table-tête : 1 200 mm
• Dimensions intérieures cuve (L x l x H) : 2 800 x 1 700 x 1 000 mm
• Dimensions table de travail : 2 200 x 1 200 mm
• Charge admissible sur table : 20 000 kg
• Capacité admissible des pièces (déclaration famille de machines) : jusqu'à 25 000 kg
• Type de cuve : porte basculante
• Poids maximal d'électrode : 300 kg
• Options d'intensité du générateur : 100 / 200 / 400 A (générateur jusqu'à 30 % plus puissant que le marché)
• Mesure de position : règles linéaires, résolution 0,1 µm
• Contrôle : jusqu'à 8 axes interpolés simultanément et compensation volumétrique sur l'ensemble de la zone de travail
