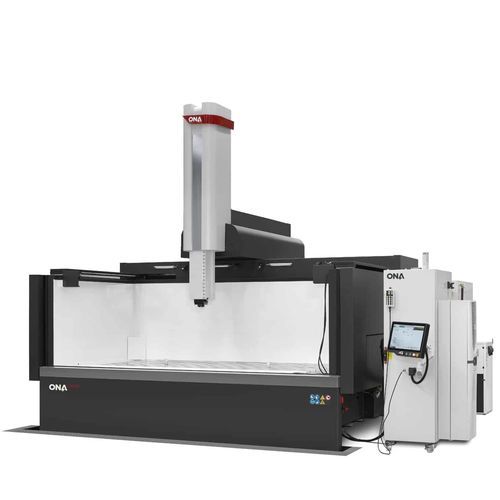

EDM par enfonçage IRIS 10

Présentation du produit
L'ONA IRIS 10 est une machine d'érosion par enfonçage conçue pour les pièces de grande taille et les processus d'érosion à forte intensité. Sa connectivité et ses outils de simulation graphique permettent de valider les processus et de réduire les risques d'erreur avant usinage.

Avantages de la technologie ONA IRIS

• Structure mécanique très rigide en fonte fine stabilisée enrichie en graphite, supportant des pièces jusqu'à 25 000 kg.
• Axe C renforcé assurant la stabilité lors de l'érosion avec des électrodes à fort moment d'inertie (env. 12 000 kg/cm²).
• Mesure directe de position par règles linéaires avec résolution de 0,1 µm pour un positionnement précis.
• Générateur haute puissance (30 % plus puissant que les unités standards du marché), capable d'atteindre jusqu'à 400 A pour une érosion intensive.
• Contrôle avancé : jusqu'à 8 axes interpolants simultanés et compensation volumétrique sur tout l'espace de travail.

Spécifications (tableau)
Course axe X (individuelle) : 3000 mm — 118,11 in
Course axe Y : 1000 / 1500 mm — 39,37 / 59,05 in
Course axe Z : 800 / 1000 mm — 31,50 / 39,37 in
Distance maximale table–tête : 1200 mm — 47,24 in
Dimensions internes de la cuve (L×l×h) : 4000 mm × 2000 mm × 1250 mm — 157,48 in × 78,74 in × 49,21 in
Dimensions de la table : 3200 × 1600 mm — 125,98 × 62,99 in
Charge admissible sur la table : 25 000 kg — 55 116 lbs
Type de cuve : Porte à ouverture latérale (drop door)
Poids maximal d'électrode : 300 kg — 440 lbs
Intensités du générateur : 100 | 200 | 400 A

Applications et utilisation
Adaptée aux opérations d'érosion par enfonçage de grande envergure et aux composants lourds jusqu'à 25 tonnes. Conçue pour des flux de travail connectés et pilotés par simulation, notamment dans la fabrication de moules, l'aéronautique, l'automobile et l'industrie lourde nécessitant des finitions homogènes sur pièces volumineuses.

Caractéristiques / spécifications techniques

• Modèle : ONA IRIS 10
• Course axe X (individuelle) : 3000 mm
• Course axe Y : 1000 / 1500 mm
• Course axe Z : 800 / 1000 mm
• Distance maximale table–tête : 1200 mm
• Dimensions internes de la cuve : L 4000 mm; l 2000 mm; h 1250 mm
• Dimensions de la table : 3200 × 1600 mm
• Charge admissible sur la table : 25 000 kg (≈ 55 116 lbs)
• Type de cuve : Porte à ouverture latérale (drop door)
• Poids maximal d'électrode : 300 kg (≈ 440 lbs)
• Options d'intensité du générateur : 100 A, 200 A, 400 A
• Retour de position : Règles linéaires avec résolution 0,1 µm
• Automatisme/commande : Jusqu'à 8 axes interpolants simultanés avec compensation volumétrique
