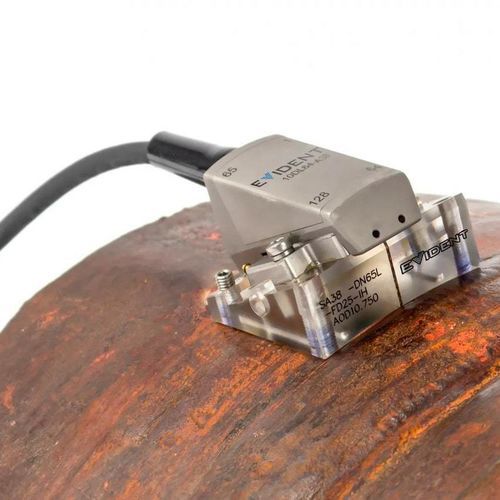

Sonda a ultrasuoni a gomito 2.25DM7X4-A17

DMAad alta frequenzadi saldatura

Panoramica
Le sonde Dual Matrix Array (DMA) e Dual Linear Array (DLA) sono sonde phased-array affiancate, cablate su un unico connettore per eseguire ispezioni trasmetti–ricevi longitudinali (TRL) su saldature e materiale adiacente. Progettate per misurazione dello spessore e rilevamento difetti su acciai inossidabili, leghe austenitiche e resistenti alla corrosione, saldature dissimili e materiali granulari.

Vantaggi

• Capacità di trasmettere e ricevere onde longitudinali in materiali granulari e a grana grossa
• Migliore penetrazione e rapporto segnale/rumore in inox e leghe resistenti alla corrosione, incluse saldature dissimili
• Disponibili ad alte frequenze e con elementi di piccole dimensioni per rilevare indicazioni molto piccole
• Configurazioni multiple (DMA e DLA) per adattare copertura e ambito di ispezione

Sonde A28 e A38 Dual Linear Array (DLA)

• Opzioni ad alta frequenza fino a 10 MHz per applicazioni ad alta sensibilità (es. HTHA, creep, SOHIC)
• Array doppi da 32 (A28) o 64 (A38) elementi offrono ampia copertura con ingombro ridotto
• Serie di cunei (wedges) per diametri tubazione da 4.5 in. [114.3 mm] OD e superiori
• Cunei con angoli di tetto per messa a fuoco passiva che coprono profondità focali appross. da 4 mm a 95 mm (0.16 in. a 3.74 in.)
• Compatibile con supporto universale e scanner ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER e SteerROVER

Sonde A26 e A36 Dual Linear Array (DLA)

• Ottimizzate per saldature in acciaio inossidabile (austenitico, saldature dissimili, cladding)
• A26 (dual 32 elementi) adatta a tubazioni spesse (40 mm–80 mm [1.6 in.–3.1 in.])
• A36 (dual 64 elementi) per tubazioni extra-spesse (≥80 mm [≥3.1 in.])
• Serie di cunei per diametri tubazione da 8.625 in. [219 mm] OD e superiori
• Compatibile con supporto universale, ChainSCANNER e scanner VersaMOUSE

Sonda A27 Dual Matrix Array (32 elementi, 16×2)

• Progettata per applicazioni su saldature in acciaio inossidabile (austenitico, saldature dissimili, cladding)
• Adatta a spessori parete tubazione di fascia media
• Serie di cunei per diametri tubazione da 4.5 in. [114.3 mm] OD e superiori
• Compatibile con supporto universale, ChainSCANNER e VersaMOUSE

Sonda A25 Dual Linear Array 16 elementi

• Destinata alle ispezioni di saldature e cladding su acciaio inossidabile
• Applicazioni su tubi a parete sottile con profondità focale passiva ≈ 6 mm [0.23 in.]
• Serie di cunei per diametri tubazione da 1 in. a 4.5 in. [25.4 mm a 114.3 mm] OD
• Compatibile con lo scanner COBRA™

Specifiche e dimensioni sonde phased array
Part Number | Item Number | Frequenza (MHz) | Configurazione | Totale elementi | Pitch (mm) | Altezza elemento (mm) | Apertura attiva (mm) | Dimensioni esterne mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

Caratteristiche tecniche / specifiche

• Configurazioni: Dual Matrix (DMA) e Dual Linear Array (DLA)
• Frequenze disponibili: 2.25 MHz, 4 MHz, 5 MHz, 10 MHz
• Conteggi totali di elementi: 32, 56, 64, 128 (a seconda del modello)
• Pitch tipici: 0.3 mm, 0.75 mm, 1 mm, 2.71 mm
• Aperture attive e dimensioni in elevazione fornite per modello (vedere tabella)
• Messa a fuoco passiva tramite angoli delle cunei per profondità focali appross. 4 mm a 95 mm su alcuni modelli
• Opzioni di cunei per diametri tubazione da 1 in. (25.4 mm) fino a 8.625 in. (219 mm) OD e oltre (dipende dal modello)
• Applicazioni target: misurazione spessore e ispezione difetti, in particolare su inox/austenitico, leghe resistenti alla corrosione, saldature dissimili, cladding e materiali granulari
• Compatibilità scanner (a seconda del modello): universal holder, ChainSCANNER™, VersaMOUSE, COBRA™, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER, SteerROVER
