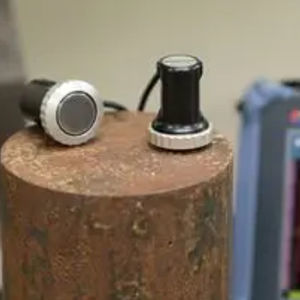

Sonda a ultrasuoni a trasduttori multipli 3.5L16-A3

Panoramica
Le sonde a penetrazione profonda sono progettate per erogare maggiore energia ultrasonica tramite un'elevazione più ampia (altezza dell'elemento), consentendo una migliore penetrazione per il controllo non distruttivo di acciai spessi e l'ispezione di materiali rumorosi o granulari.

Vantaggi

• Elevazione extra ampia che produce maggiore energia ultrasonica
• Varie opzioni di frequenza (1,5; 2,25; 3,5; 5,0 MHz) per privilegiare penetrazione o risoluzione
• Maggiore numero di elementi (16, 32, 64) e varianti A33 per tecniche avanzate come TFM, PCI e scansioni composte
• Connettore OmniScan™ standard con cavo di 2,5 m; connettori e lunghezze cavo configurabili

Applicazioni tipiche
Sonde A3, A4, A5 e A33

• Ispezione di piastre spesse e saldature
• Ispezione di forgiati
• Prove su materiali rumorosi o granulari

Specifiche e dimensioni
Codice | Frequenza (MHz) | Numero di elementi | Pitch (mm) | Apertura attiva (mm) | Elevazione (mm) | Dimensioni esterne L | W | H (mm (in.))
3.5L16-A3 | 3,5 | 16 | 1,60 | 25,6 | 16,0 | 36 (1,41) | 36 (1,41) | 25 (0,98)
5L16-A3 | 5,0 | 16 | 1,20 | 19,2 | 12,0 | 36 (1,41) | 36 (1,41) | 25 (0,98)
1.5L16-A4 | 1,5 | 16 | 2,80 | 44,8 | 26,0 | 57 (2,25) | 46 (1,80) | 30 (1,19)
2.25L16-A4 | 2,25 | 16 | 2,00 | 32,0 | 20,0 | 57 (2,25) | 46 (1,80) | 30 (1,19)
2.25L32-A5 | 2,25 | 32 | 0,75 | 24,0 | 24,0 | 29 (1,15) | 43 (1,67) | 24 (0,96)
5L32-A5 | 5,0 | 32 | 0,60 | 19,2 | 20,0 | 29 (1,15) | 43 (1,67) | 24 (0,96)
3.5L32-A33 | 3,5 | 32 | 1,00 | 32,0 | 24,0 | 40 (1,58) | 45 (1,77) | 35 (1,38)
5L64-A33 | 5,0 | 64 | 0,50 | 32,0 | 24,0 | 40 (1,58) | 45 (1,77) | 35 (1,38)
Nota: Queste sonde sono fornite di serie con connettore OmniScan™ e cavo da 2,5 m (8,2 ft) o possono essere equipaggiate con altri connettori e lunghezze di cavo.

Caratteristiche tecniche

• Famiglia di sonde: Deep Penetration Probes
• Frequenze disponibili: 1,5; 2,25; 3,5; 5,0 MHz (a seconda del modello)
• Numero di elementi: 16, 32, 64 (serie A3, A4, A5, A33)
• Intervallo di pitch: 0,50 mm a 2,80 mm a seconda del modello
• Esempi di apertura attiva: 19,2 mm, 24,0 mm, 25,6 mm, 32,0 mm, 44,8 mm
• Esempi di elevazione: 12,0 mm, 16,0 mm, 20,0 mm, 24,0 mm, 26,0 mm
• Dimensioni esterne variabili a seconda del modello (esempi sopra)
• Connettore standard: OmniScan™ con cavo da 2,5 m; opzioni configurabili disponibili
• Uso previsto: ispezione a penetrazione profonda di piastre e saldature spesse, forgiati e materiali rumorosi/granulari
