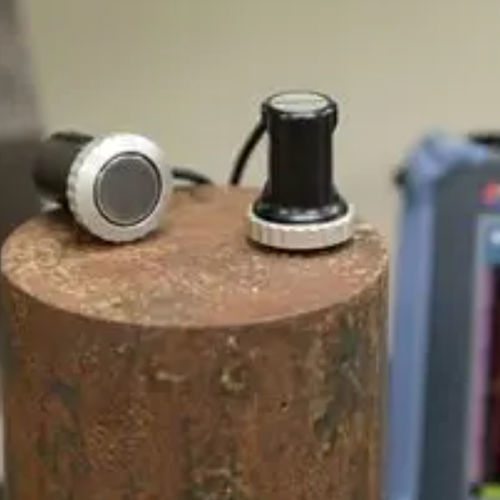

Sonda a ultrasuoni a trasduttori multipli 2L8-8X9-DGS1-P-2.5-OM

a membranaa fascio angolare

Panoramica del prodotto
La serie di sonde A24 per ispezione di contatto manuale presenta un involucro ergonomico della serie Atlas, una membrana in uretano sostituibile di 0,02 in (0,5 mm) e una grande apertura attiva quadrata, idonea per ispezioni in officina e in campo. Disponibile nelle versioni 2,0 MHz e 4,0 MHz con configurazioni a 8 e 16 elementi e opzioni di fascio 58° (onda di taglio) e 0° (onda longitudinale).

Caratteristiche della sonda

• A24 Atlas Series
• Faccia d'usura sostituibile per prolungare la durata utile
• Scansione di ispezione versatile: longitudinale 0° con ±30°
• Frequenze disponibili: 2,0 MHz e 4,0 MHz
• Scocca standard serie Atlas compatibile con tecnologia phased array
• Ideale per ispezionare:
  • Perni e bulloni dei ponti
  • Fucinature

Informazioni per l'ordine delle sonde
Numero di parte | Numero articolo | Frequenza (MHz) | Numero di elementi | Passo (mm) | Apertura attiva (mm) | Elevazione (mm) | Lunghezza cavo (m) | Angolo nominale del fascio rifratto nell'acciaio
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Onda di taglio
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Onda di taglio
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onda longitudinale
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Onda longitudinale

Accessori
Numero di parte | Numero articolo | Descrizione
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Faccia d'usura per tipo di scocca A24, spessore 0,02 in, confezione da 12 dischi in uretano trasparente
MRN-24 | U8770389 | Anello di ritenuta della membrana protettiva

Specifiche tecniche

• Serie: A24 Atlas Series
• Spessore membrana: 0,02 in (0,5 mm) faccia d'usura in uretano
• Scocca: scocca ergonomica serie Atlas con membrana sostituibile
• Apertura: grande apertura attiva quadrata (8 mm o 16 mm a seconda del modello)
• Frequenze: 2,0 MHz e 4,0 MHz
• Tipi di fascio: 58° Onda di taglio e 0° Onda longitudinale
• Numero di elementi: 8 e 16 (dipende dal modello)
• Passi: 1,0 mm e 0,5 mm (dipende dal modello)
• Elevazioni: 9 mm e 16 mm (dipende dal modello)
• Lunghezza cavo: 2,5 m (modelli elencati)
• Applicazioni tipiche: ispezione dello spessore e rilevamento difetti, perni di ponte, bulloni, fucinati
