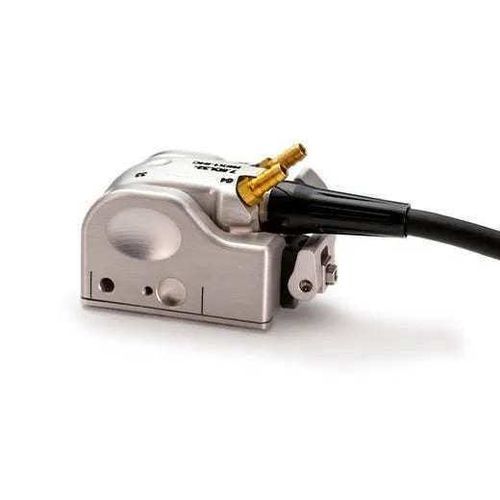

Sonda a ultrasuoni a trasduttori multipli 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW

a raggioa linea di ritardo

Panoramica
La sonda REX1 Pulse-Receive (PR) Dual Linear Array™ (DLA) è progettata per il monitoraggio della corrosione e la rilevazione di difetti prossimi alla superficie. Il cablaggio PR e la configurazione pitch-catch consentono l’impiego di tecniche avanzate phased-array come il Total Focusing Method (TFM) e il Phase Coherence Imaging (PCI) per immagini migliorate dei difetti poco profondi.

Vantaggi e caratteristiche

• Cablaggio pulse-receive (PR) che supporta leggi focali complesse
  • Total Focusing Method (TFM)
  • Phase Coherence Imaging (PCI)*
• Architettura pitch-catch per ridurre gli echi d’interfaccia e migliorare la risoluzione vicino alla superficie
• Capacità di emissione del fascio ottimizzate e ampia copertura del fascio (fino a 30 mm)
• File di leggi focali on‑board compatibili con OmniScan™ X3 e OmniScan X3 64
• Compatibilità con strumenti dotati di moduli pulser/receiver
• Integrazione con il software di ispezione e analisi WeldSight™
• Rilevamento di difetti a partire da 1 mm (0,04 in) sotto la superficie
• Profondità di ispezione tipica in acciaio al carbonio: 1–80 mm
• Sistema di regolazione rapida per diametri da 4 in fino a superfici piane
• Linea di ritardo sostituibile, irrigazione integrata e piastre d’usura in carburo

Applicazioni tipiche
Ispezioni manuali, semiautomatiche o automatiche per monitoraggio della corrosione e valutazione dei difetti critici, incluse pitting, danni da creep e cricche indotte da idrogeno (HIC). Raccomandata quando è richiesta alta risoluzione vicino alla superficie e dimensionamento accurato dei difetti poco profondi.

Tecnica Dual Array Pitch-Catch
Le sonde DLA impiegano file separate di elementi trasmettitori e ricevitori montati su linee di ritardo inclinate per focalizzare l’energia sotto la superficie. Questa geometria riduce significativamente l’ampiezza delle riflessioni superficiali e migliora la probabilità di rilevamento dei difetti poco profondi.

Specifiche

• Famiglia modelli: REX1 Dual Linear Array™ (DLA) PR probe
• Modelli disponibili:
  • 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW — Codice articolo Q3301867 — Cavo 2,5 m
  • 7.5DL32-32X5-REX1-P-5-OM-IHC-PR-RW — Codice articolo Q3302172 — Cavo 5 m
• Frequenza operativa: 7,5 MHz
• Numero elementi: Dual 32
• Pitch: 1 mm
• Apertura attiva: 32 mm
• Elevazione: 5 mm
• Dimensioni esterne (L×W×H): 66 × 40 × 44 mm (2,57 × 1,58 × 1,73 in)
• Copertura del fascio: fino a 30 mm (1,18 in)
• Profondità di ispezione tipica in acciaio al carbonio: 1–80 mm
• Profondità di difetto rilevabile vicino alla superficie: anche 1 mm (0,04 in)
• Caratteristiche di servizio: linea di ritardo sostituibile, irrigazione integrata, piastre d’usura in carburo, regolazione rapida per piccoli diametri fino a superfici piane
• Tecniche di imaging supportate: Phased Array (PA), Total Focusing Method (TFM), Phase Coherence Imaging (PCI; PCI disponibile su OmniScan X3 64)
