EDM per stampaggio a freddo IRIS 6+

Panoramica

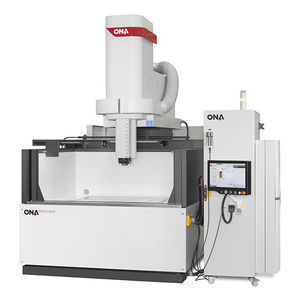

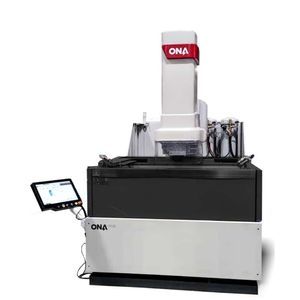

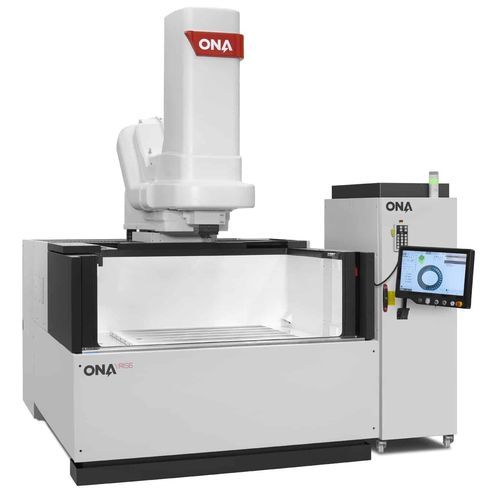

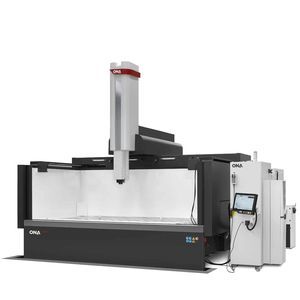

L'ONA IRIS 6+ è una macchina di elettroerosione a infissione che offre connettività avanzata e digitalizzazione. Integra un generatore 100% digitale e un motore grafico per la simulazione e la conversione dei progetti, consentendo controllo di processo accurato e riduzione degli scarti.

Punti salienti

• Generatore 100% digitale, completamente configurabile e programmabile.
• Alta connettività e simulazione digitale tramite motore grafico per ridurre gli errori.
• Generatore con intensità fino a 400 A per operazioni di erosione ad alta potenza.
• Ciclo di erosione ottimizzato che riduce l'usura degli elettrodi e si adatta alle condizioni di scarica.

Tabella tecnica (specifiche selezionate)

• Corse asse X (individuale): 1.000 mm — 39.37 in
• Corse asse Y: 800 mm — 31.5 in
• Corse del portaelettrodo: 500 mm — 19.7 in
• Distanza max tra tavola e testa: 800 mm — 31.49 in
• Dimensioni interne vasca (L x W x H): 1.700 x 1.150 x 600 mm — 66.93 x 45.28 x 23.62 in
• Dimensione tavolo: 1.200 x 800 mm — 47.24 x 31.49 in
• Portata ammessa sul tavolo: 4.000 kg — 8.820 Ibs
• Tipo di vasca: Sportello a ribalta
• Peso massimo elettrodo: 300 kg — 440 Ibs
• Rugosità minima: 0,08–0,1 µm Ra
• Opzioni intensità generatore: 100 / 200 / 400 A

Vantaggi della tecnologia ONA IRIS

• Generatore completamente digitale e programmabile con fino a 30 parametri di scintilla regolabili.
• Risparmio di elettrodi: usura ridotta fino a 500% grazie all'ottimizzazione del generatore.
• Fino a 30 parametri configurabili per ottimizzare la scintilla di erosione in base ai materiali e alle condizioni.
• Generatore circa il 30% più potente rispetto alle soluzioni standard sul mercato, raggiungendo fino a 400 A.
• Sistema di controllo con fino a 8 assi interpolanti e compensazione volumetrica sull'intera area di lavoro.

Specifiche tecniche

• Nome modello: ONA IRIS 6+
• Tipo macchina: Elettroerosione a infissione (sinking EDM)
• Corsa asse X (individuale): 1.000 mm
• Corsa asse Y: 800 mm
• Corsa portaelettrodo: 500 mm
• Distanza max tavola‑testa: 800 mm
• Dimensioni interne vasca (L x W x H): 1.700 x 1.150 x 600 mm
• Dimensione tavolo: 1.200 x 800 mm
• Portata ammessa tavolo: 4.000 kg
• Tipo vasca: Sportello a ribalta
• Peso max elettrodo: 300 kg
• Finitura superficiale (rugosità minima): 0,08–0,1 µm Ra
• Opzioni intensità generatore: 100 / 200 / 400 A
• Generatore digitale: configurabile, programmabile, fino a 30 parametri di scintilla regolabili
• Controllo: fino a 8 assi interpolanti con compensazione volumetrica
