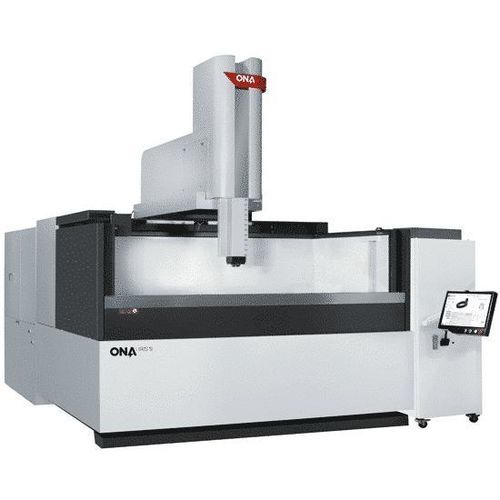

EDM per stampaggio a freddo IRIS 9

Panoramica del prodotto
Un nuovo livello di connettività e digitalizzazione che consente di simulare qualsiasi progetto e ridurre la possibilità di errore grazie al suo potente motore grafico, in grado di trasformare le esigenze in risultati precisi, redditizi e, soprattutto, adeguati. Connettere. Simulare. Ottenere risultati.

Vantaggi della tecnologia ONA IRIS

• Struttura meccanica ad elevata rigidità realizzata in ghisa stabilizzata a grana fine miscelata con grafite che consente pezzi fino a 25.000 kg.
• Asse C rinforzato che garantisce stabilità durante l'erosione con elettrodi ad alto momento d'inerzia (circa 12.000 kg/cm2).
• Misura diretta della posizione mediante scale lineari con risoluzione 0,1 µm.
• Innovazione tecnologica unica: generatore il 30% più potente rispetto al resto del mercato, capace di raggiungere fino a 400 A.
• Controllo avanzato con fino a 8 assi interpolati simultaneamente e compensazione volumetrica su tutta l'area di lavoro.

Specifiche tecniche (tabella)
Corsa asse X (individuale): 2.000 mm / 78,74 in
Corsa asse Y: 1.200 mm / 47,24 in
Corsa asse Z: 800 mm / 31,49 in
Distanza max tra tavola e testa: 1.200 mm / 47,24 in
Dimensioni interne vasca - Lunghezza: 2.800 mm / 110,24 in
Dimensioni interne vasca - Larghezza: 1.700 mm / 66,92 in
Dimensioni interne vasca - Altezza: 1.000 mm / 39,37 in
Dimensione tavolo di lavoro: 2.200 x 1.200 mm / 86,61 x 39,37 in
Peso ammesso sul tavolo: 20.000 kg / 44.093 lbs
Tipo di vasca: sportello a caduta
Peso massimo elettrodo: 300 kg / 440 lbs
Intensità del generatore: 100 | 200 | 400 A

Informazioni aggiuntive sul prodotto
Progettata per prestazioni massime con pezzi di grandi dimensioni (la famiglia macchina supporta masse importanti). Include funzioni avanzate di connettività/digitalizzazione che consentono la simulazione dei progetti e la riduzione del rischio di errore. L'elevata rigidità meccanica e il generatore potente rendono la macchina adatta ad applicazioni di elettroerosione gravose dove sono richieste stabilità e correnti elevate.

Caratteristiche / specifiche tecniche

• Modello: ONA IRIS 9
• Corsa asse X (individuale): 2.000 mm
• Corsa asse Y: 1.200 mm
• Corsa asse Z: 800 mm
• Distanza massima tavola-testa: 1.200 mm
• Dimensioni interne vasca (L x P x H): 2.800 x 1.700 x 1.000 mm
• Dimensione tavolo di lavoro: 2.200 x 1.200 mm
• Peso ammesso sul tavolo: 20.000 kg
• Capacità massa pezzo consentita (dichiarazione famiglia macchine): fino a 25.000 kg
• Tipo di vasca di lavoro: sportello a caduta
• Peso massimo elettrodo: 300 kg
• Opzioni intensità generatore: 100 / 200 / 400 A (generatore fino al 30% più potente rispetto al mercato)
• Misura posizione: scale lineari, risoluzione 0,1 µm
• Controllo: fino a 8 assi interpolati simultaneamente e compensazione volumetrica su tutta l'area di lavoro
