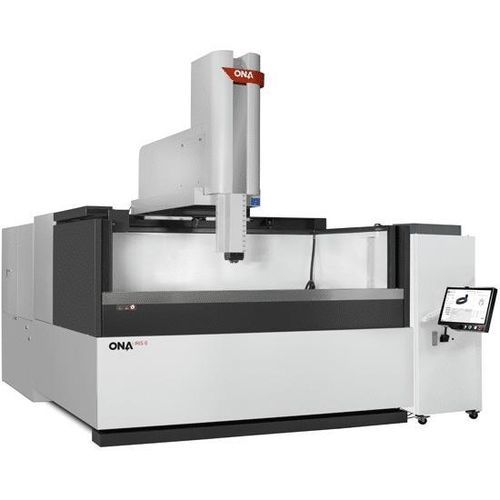

EDM per stampaggio a freddo IRIS 8

Panoramica
Un nuovo livello di connettività e digitalizzazione che permette di simulare qualsiasi progetto e ridurre la possibilità di errore grazie a un potente motore grafico in grado di trasformare le esigenze in risultati precisi, redditizi e ripetibili. Progettata per pezzi pesanti e lavorazioni di erosione complesse. Connetti. Simula. Vinci.

Vantaggi della tecnologia ONA IRIS

• Struttura meccanica altamente rigida in ghisa a grana fine stabilizzata con grafite, che consente pezzi fino a 25.000 kg.
• Asse C rinforzato per stabilità nelle erosioni con elettrodi ad alto momento d'inerzia (circa 12.000 kg/cm2).
• Misura diretta della posizione tramite scale lineari con risoluzione 0,1 µm per alta precisione posizionale.
• Innovazione tecnologica: generatore il 30% più potente rispetto alle unità di mercato, in grado di raggiungere fino a 400 A.
• Controllo avanzato con fino a 8 assi interpolati simultaneamente e compensazione volumetrica sull'intera area di lavoro.

Specifiche (da tabella prodotto)

• Corsa asse X (individuale): 2.000 mm — 78.74 in
• Corsa asse Y: 750 / 1.000 mm — 29.53 in
• Corsa asse Z: 650 / 800 mm — 25.59 in
• Distanza max tra tavola e testa: 1.200 mm — 47.24 in
• Dimensioni interne vasca (L×P×A): 2.800 × 1.500 × 1.000 mm — 110.24 × 59.05 × 39.37 in
• Dimensione tavolo: 2.200 × 1.000 mm — 86.61 × 39.37 in
• Peso ammissibile sul tavolo: 20.000 kg — 44.093 lbs
• Tipo di vasca: porta a ribalta (Drop door)
• Peso massimo elettrodo: 300 kg — 660 lbs
• Intensità del generatore: 100 | 200 | 400 A

Caratteristiche tecniche

• Modello: ONA IRIS 8
• Adatta a pezzi fino a 25.000 kg
• Corsa asse X (individuale): 2.000 mm
• Corsa asse Y: 750 / 1.000 mm
• Corsa asse Z: 650 / 800 mm
• Distanza max tavola‑testa: 1.200 mm
• Dimensioni interne vasca (L×P×A): 2.800 × 1.500 × 1.000 mm
• Dimensione tavolo: 2.200 × 1.000 mm
• Carico ammesso tavolo: 20.000 kg
• Peso massimo elettrodo: 300 kg
• Opzioni intensità generatore: 100, 200, 400 A
• Tipo di vasca: porta a ribalta (Drop door)
• Misura diretta della posizione con scale lineari, risoluzione 0,1 µm
• Controllo: fino a 8 assi interpolati simultaneamente e compensazione volumetrica sull'area di lavoro
