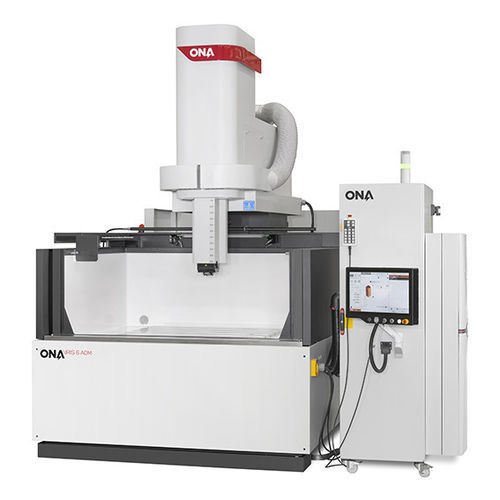

EDM per stampaggio a freddo IRIS 6 A0M

Panoramica
Soluzione EDM per elettroerosione a tuffo completamente connessa, dotata di un motore grafico potente per simulare ogni progetto e ridurre il rischio di errore. Consente la pianificazione tramite simulazione per tradurre i requisiti in strategie di lavorazione precise e ripetibili.

Specifiche (tabella)
Corsa asse X (individuale): 1.000 mm — 39,37 in
Corsa asse Y: 750 mm — 29,53 in
Corsa del portaelettrodo: 650 mm — 25,59 in
Distanza massima tra tavola e testa: 1.000 mm — 39,37 in
Dimensioni interne vasca — Lunghezza: 1.800 mm — 70,87 in
Dimensioni interne vasca — Larghezza: 1.300 mm — 51,18 in
Dimensioni interne vasca — Altezza: 700 mm — 27,56 in
Dimensione tavolo: 1.200 x 1.000 mm — 47,24 x 39,37 in
Portata ammessa sul tavolo: 5.000 kg — 11.023 lb
Tipo di vasca: Fissa
Peso massimo elettrodo: 300 kg — 661 lb
Rugosità minima: 0,08–0,1 µm Ra
Intensità del generatore: 100|200|400 A

Vantaggi

• Generatore completamente digitale, programmabile e configurabile in base al processo.
• Riduzione del consumo e dell'usura degli elettrodi fino al 500% grazie all'ottimizzazione delle scariche.
• Regolazione digitale completa dell'arco con fino a 30 parametri programmabili per ottimizzare l'erosione.
• Tecnologia del generatore innovativa che fornisce circa il 30% di potenza in più rispetto alle unità standard, con picchi fino a 400 A.
• Controllo avanzato con fino a 8 assi interpolanti simultanei e compensazione volumetrica su tutta l'area di lavoro.

Caratteristiche / specifiche tecniche

• Corsa asse X (individuale): 1.000 mm
• Corsa asse Y: 750 mm
• Corsa del portaelettrodo: 650 mm
• Distanza massima tra tavola e testa: 1.000 mm
• Dimensioni interne vasca — Lunghezza: 1.800 mm
• Dimensioni interne vasca — Larghezza: 1.300 mm
• Dimensioni interne vasca — Altezza: 700 mm
• Dimensione tavolo: 1.200 x 1.000 mm
• Portata ammessa sul tavolo: 5.000 kg
• Tipo di vasca: Fissa
• Peso massimo elettrodo: 300 kg
• Rugosità minima: 0,08–0,1 µm Ra
• Intensità del generatore: 100|200|400 A
