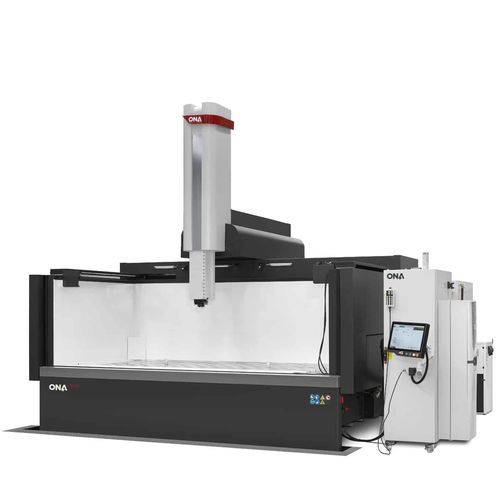

EDM per stampaggio a freddo IRIS 10

Panoramica del prodotto
ONA IRIS 10 è una macchina EDM a tuffo progettata per pezzi di grandi dimensioni e processi di erosione ad alta intensità. La connettività integrata e gli strumenti di simulazione grafica consentono di verificare i processi e ridurre gli errori prima della lavorazione.

Vantaggi della tecnologia ONA IRIS

• Struttura meccanica altamente rigida in ghisa stabilizzata a grana fine con grafite, supporta pezzi fino a 25.000 kg.
• Asse C rinforzato per stabilità durante l'erosione con elettrodi ad alto momento di inerzia (circa 12.000 kg/cm²).
• Misura di posizione diretta tramite scale lineari con risoluzione 0,1 µm per posizionamenti precisi.
• Generatore ad alta potenza (30% più potente rispetto alla media di mercato), in grado di erogare fino a 400 A per erosioni intensive.
• Controllo avanzato: fino a 8 assi interpolanti simultanei e compensazione volumetrica su tutto il volume di lavoro.

Specifiche (tabella)
Corsa asse X (individuale): 3000 mm — 118,11 in
Corsa asse Y: 1000 / 1500 mm — 39,37 / 59,05 in
Corsa asse Z: 800 / 1000 mm — 31,50 / 39,37 in
Distanza massima tra tavola e testa: 1200 mm — 47,24 in
Dimensioni interne vasca (L×P×A): 4000 mm × 2000 mm × 1250 mm — 157,48 in × 78,74 in × 49,21 in
Dimensione tavola di lavoro: 3200 × 1600 mm — 125,98 × 62,99 in
Portata ammissibile sulla tavola: 25.000 kg — 55.116 lbs
Tipo di vasca: Drop door
Peso massimo elettrodo: 300 kg — 440 lbs
Intensità del generatore: 100 | 200 | 400 A

Applicazioni e impiego
Adatta a lavorazioni EDM a tuffo su larga scala e a componenti pesanti fino a 25 tonnellate. Progettata per flussi di lavoro connessi e guidati dalla simulazione, ideale per stampi, aeronautica, automotive e settori che richiedono finiture omogenee su pezzi di grandi dimensioni.

Caratteristiche / specifiche tecniche

• Modello: ONA IRIS 10
• Corsa asse X (individuale): 3000 mm
• Corsa asse Y: 1000 / 1500 mm
• Corsa asse Z: 800 / 1000 mm
• Distanza massima tra tavola e testa: 1200 mm
• Dimensioni interne vasca: L 4000 mm; P 2000 mm; A 1250 mm
• Dimensione tavola: 3200 × 1600 mm
• Portata ammissibile sulla tavola: 25.000 kg (≈ 55.116 lbs)
• Tipo di vasca: Drop door
• Peso massimo elettrodo: 300 kg (≈ 440 lbs)
• Opzioni intensità generatore: 100 A, 200 A, 400 A
• Feedback di posizione: Scale lineari con risoluzione 0,1 µm
• Controllo: Fino a 8 assi interpolanti simultanei con compensazione volumetrica
