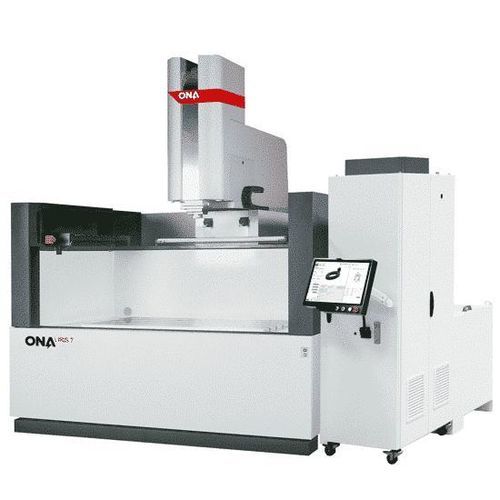

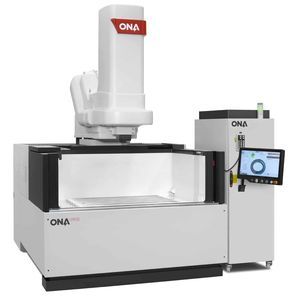

EDM per stampaggio a freddo IRIS 7

Panoramica
Elettroerosione per affondamento modulare progettata per pezzi di grandi dimensioni e finiture di precisione. Connettività e digitalizzazione consentono la simulazione dei progetti e riducono gli errori tramite un motore grafico che traduce i requisiti in strategie di lavorazione precise. Struttura altamente rigida in ghisa stabilizzata a grana fine mescolata con grafite, asse C rinforzato per elettrodi ad alto momento d'inerzia, retroazione di posizione diretta tramite stanghe lineari (0,1 µm) e opzioni generatore fino a 400 A. Il controllo supporta fino a 8 assi interpolanti simultanei e compensazione volumetrica sull'intera area di lavoro.

Vantaggi

• Struttura in ghisa e grafite che consente pezzi fino a 25.000 kg.
• Asse C rinforzato per erosione stabile con elettrodi ad alto momento d'inerzia (~12.000 kg/cm2).
• Misura di posizione diretta con stanghe lineari, risoluzione 0,1 µm, per elevata accuratezza geometrica.
• Tecnologia generatore ad alta potenza (opzioni fino a 400 A) per maggiore capacità di erosione.
• CNC avanzato: fino a 8 assi interpolanti e compensazione volumetrica per contorni complessi e precisi.

Dati principali della macchina (dalla tabella delle specifiche)
Corsa asse X (individuale): 1.500 mm (59.05 in)
Corsa asse Y: 700/1.000 mm (29.53 / 39.37 in)
Corsa asse Z: 650/800 mm (25.59 / 31.50 in)
Distanza max tra tavola e testa: 1.200 mm (47.24 in)
Dimensioni interne vasca: Lung. 2.300 mm (90.55 in) · Largh. 1.500 mm (59.05 in) · Alt. 1.000 mm (39.37 in)
Dimensione tavolo: 1.700 x 1.000 mm (66.92 x 39.37 in)
Portata ammessa sul tavolo: 15.000 kg (33070 Ibs)
Tipo di vasca: Portella ad apertura verso il basso
Peso max elettrodo: 300 kg (440 Ibs)
Intensità del generatore: 100 | 200 | 400 A

Specifiche tecniche

• Nome modello: ONA IRIS 7
• Famiglia macchina: Elettroerosione per affondamento (modulare)
• Corsa X (individuale): 1.500 mm
• Corsa Y: 700 / 1.000 mm
• Corsa Z: 650 / 800 mm
• Distanza max tavolo–testa: 1.200 mm
• Vasca interna (L x P x H): 2.300 x 1.500 x 1.000 mm
• Tavolo di lavoro: 1.700 x 1.000 mm
• Carico ammesso tavolo: 15.000 kg
• Peso max elettrodo: 300 kg
• Tipo vasca: Portella ad apertura verso il basso
• Opzioni intensità generatore: 100 A, 200 A, 400 A
• Retroazione posizione: Stanghe lineari, risoluzione 0,1 µm
• Materiale struttura: Ghisa stabilizzata a grana fine miscelata con grafite
• Asse C: Rinforzato per elettrodi ad alto momento d'inerzia (~12.000 kg/cm2)
• Capacità di controllo: Fino a 8 assi interpolanti e compensazione volumetrica su tutta l'area di lavoro
