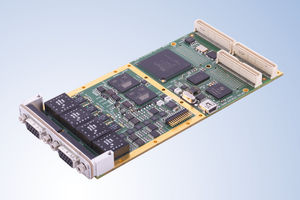

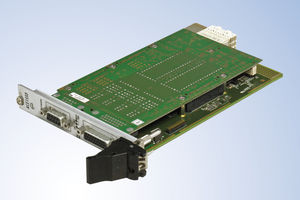

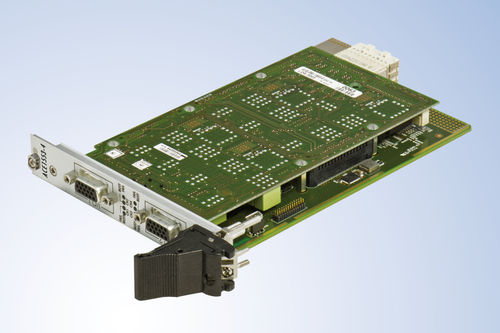

MIL-STD-1553プロトコル分析 ACE1553-3U-x

ACE1553-3U-xは、AIMのコンパクトなPCI-Express/PXI-Expressモジュールの新ファミリで、分析、シミュレーション、モニタリング、テスト用です。 MIL-STD-1553A/Bデータバスの1、2、4デュアル冗長バスストリームを提供します。 バス・コントローラ、マルチ・リモート・ターミナル（31）、クロノロジカル/メールボックス・バス・モニタとして同時に動作。 物理的再生機能-過去に記録されたMIL-STD-1553A/B記録ファイルを電気的に再構築し、物理的に再生します。 優れたタイミング精度でMIL-STD-1553A/Bバスに再生 オプションのオンボードA/Dコンバータ付きMILScope™により、外部オシロスコープを使用せずにMIL-STD-1553波形のテストと検証を行い、欠陥のあるバス状態を検出できます。 機能を絞ったバージョン（シングルファンクションまたはシミュレータのみ）や温度範囲を拡張したバージョンもあります。 監視または制御可能な汎用ディスクリートI/O（GPIO）信号を最大5つまで扱うことができます。 共通コアハードウェア設計 ACE1553-3U-xモジュールは、FPGA技術とRISCプロセッサを組み合わせたAIMの「コモンコア」ハードウェア設計を使用しています。 (バス・インターフェース・ユニット)を採用し、MIL-STD-1553バス・プロトコルのハンドリングをサポートすることで、バス・コントローラや複数のリモート・ターミナルとして動作するシミュレーション・メッセージの正確なスケジューリングや、バス・モニタ動作のための1µs分解能での受信メッセージのタイムスタンプを実現しています。 オンボード処理 - IRIG-B時間同期 MIL-STD-1553プロトコル処理用のオンボード・プロセッサと大容量メモリにより、リアルタイム・アプリケーションではホストPCとのインタラクションを最小限に抑えた自律動作が可能です。
