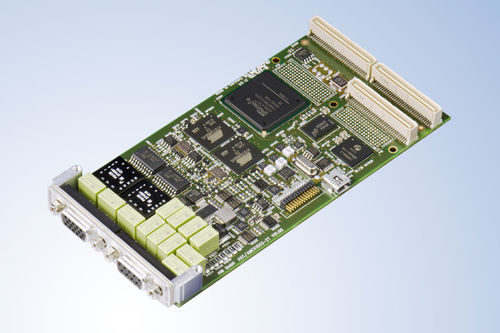

MIL-STD-1553プロトコル分析 AMCX1553-xT

AMCX1553-xTは、組み込みMIL-STD-1553アプリケーションをターゲットとしたAIMの次世代PMCモジュールのメンバーです。AMCX1553-xTは、フル機能のテスト、シミュレーション、モニタリング、データバス・アナライザ機能を備え、1または2のデュアル冗長バス・ストリームを提供します。AMCX1553-xTモジュールは以下を提供します。 プログラマブル・バス・カップリング、オンボード・バス・ネットワーク、MIL-STD-1553A/Bバスへの可変出力振幅を提供します。 バスコントローラ、マルチリモートターミナル（31）、クロノロジカル/メールボックスバスモニタとして同時に動作します。 物理的再生機能-過去に記録されたMIL-STD-1553A/B記録ファイルを電気的に再構成し、MIL-STD-1553A/Bバスに物理的に再生します。 優れたタイミング精度でMIL-STD-1553A/Bバスに物理的に再生します。 機能を絞ったバージョン（シングルファンクションまたはシミュレータのみ）、および温度範囲を拡張したバージョンもあります。 監視または制御可能な8つの汎用ディスクリートI/O（GPIO）信号を処理可能 バス（標準PCI/PCIe、VME/VPX、cPCI/cPCIeなど）に適応するホスト・キャリア・ボード、または組み込みホスト・コンピュータのいずれにもインストールできる設計 コモンコアハードウェア設計 AMCX1553-xTモジュールは、FPGAテクノロジとRISCプロセッサを組み合わせたAIMの「コモンコア」ハードウェア設計を採用しています。 (バス・インターフェース・ユニット)を採用し、MIL-STD-1553バス・プロトコルのハンドリングをサポートすることで、バス・コントローラおよび/または複数のリモート・ターミナルとして動作するシミュレーション・メッセージの正確なスケジューリングと、バス・モニタ動作のための1µs分解能での受信メッセージのタイムスタンプを実現しています。
