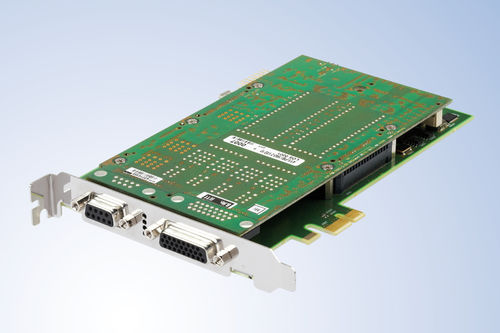

MIL-STD-1553プロトコル分析 APE1553-x

APE1553-xは、AIMの新しいPCI Expressモジュール・ファミリの1つで、以下のような分析、シミュレーション、モニタリング、テストに対応します。 MIL-STD-1553A/Bデータバスは、「ショートレングスPCIe」標準モジュール・フォーマットで1、2または4デュアル冗長バス・ストリームを提供します。 バス・コントローラ、マルチ・リモート・ターミナル（31）、クロノロジカル/メールボックス・バス・モニタとして同時に動作。 物理リプレイ機能-過去に記録されたMIL-STD-1553A/B記録ファイルを電気的に再構成し、MIL-STD-1553A/Bに物理的にリプレイします。 優れたタイミング精度でMIL-STD-1553A/Bバスに物理的に再生します。 機能を絞ったバージョン（シングルファンクションまたはシミュレータのみ）や温度範囲を拡張したバージョンもあります。 オプションのA/Dコンバータ搭載MILScope™により、外部オシロスコープなしでMIL-STD-1553波形のテストと検証を行い、欠陥のあるバス状態を検出可能 監視または制御可能な8つの汎用ディスクリートI/O（GPIO）信号を扱うことができます。ディスクリートI/Oにアクセスするために、オプションでPCのスロット・ブラケット位置を占有するブレイクアウト・ケーブルを供給可能。 共通コアのハードウェア設計 APE1553-xモジュールは、FPGA技術とRISCプロセッサを組み合わせたAIMの「コモンコア」ハードウェア設計を採用しています。 (バス・インタフェース・ユニット）と組み合わせたAIMの「コモン・コア」ハードウェア設計を採用し、MIL-STD-1553バス・プロトコルのハンドリングをサポートすることで、バス・コントローラや複数のリモート・ターミナルとして動作するシミュレーション・メッセージの正確なスケジューリングや、バス・モニタ動作のための1µs分解能での受信メッセージのタイムスタンプを実現しています。 オンボード処理 - IRIG-B時間同期 MIL-STD-1553プロトコル処理用のオンボード・プロセッサと大容量メモリにより、リアルタイム・アプリケーションではホストPCとのインタラクションを最小限に抑えた自律動作が可能です。
